LDO線性穩壓芯片

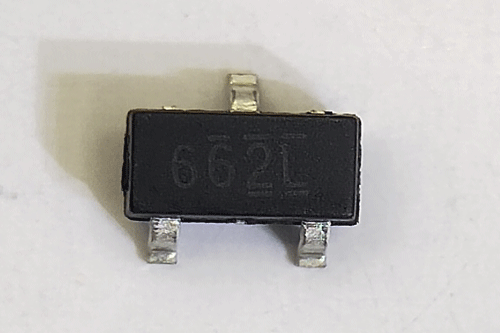

產品名稱：LN6206(低功耗 低壓差 中輸出電流 CMOS 穩壓器)
型號： LN6206
產片介紹：LN6206 系列是使用 CMOS 技術開發的低壓差，高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內置有低 通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。為了使負載電流不超過輸出晶體管的電流容量，內置了過載 電流保護電路、短路保護電路。
產片介紹：LN6206 系列是使用 CMOS 技術開發的低壓差，高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內置有低 通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。為了使負載電流不超過輸出晶體管的電流容量，內置了過載 電流保護電路、短路保護電路。
┄┄┄詳細介紹┄┄┄
■ 產品概述
LN6206 系列是使用 CMOS 技術開發的低壓差，高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內置有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。為了使負載電流不超過輸出晶體管的電流容量，內置了過載電流保護電路、短路保護電路。
因采用 SOT89-3L，SOT23-3L，SOT23-3B 等小型封裝，故可高密度安裝。
■ 產品特點 ?
● 可選擇輸出電壓：可以在 1.2～5.0V 的范圍內選擇,并以 0.1 V 為單位進級 ?
● 輸出電壓精度高：精度可達±1.0%或±2.0% ?
● 低靜態功耗：2µA(TYP.) ?
● 輸入輸出壓差低： 典型值 160 mV (輸出為 3.0V 的產品, IOUT=50mA 時) ?
● 輸出電流大：可輸出 250mA（VIN≥VOUT+1v） ?
● 內置保護：內置過流保護和短路保護電路
● 采用小型封裝： SOT89-3L ，SOT23-3L，SOT23-3B 以及客戶要求的封裝
■ 封裝
● SOT89-3L
● SOT23-3L
● SOT23-3B
■ 用途
● 電池供電設備
● 基準電壓源
● 相機、視頻相機
● 移動電話
● 通信工具

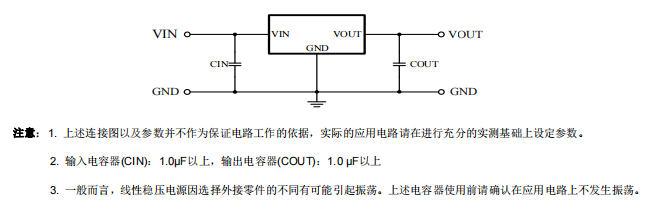

■ 典型應用電路
