產品名稱：NS2585 最大 2A 同步升壓型雙節鋰電池充電管理 IC
型號： NS2585
產片介紹：NS2585 是一款最大輸出為 2A 電流的同步升壓雙節鋰電池充電管理芯片。采用固定 1 2MHz 的工作頻率以實現外圍電路最小化的設計。芯片內置集成了完整的充電模塊，在有電池接入后會根據電池電壓自動調節工作模式。
產片介紹：NS2585 是一款最大輸出為 2A 電流的同步升壓雙節鋰電池充電管理芯片。采用固定 1 2MHz 的工作頻率以實現外圍電路最小化的設計。芯片內置集成了完整的充電模塊，在有電池接入后會根據電池電壓自動調節工作模式。
┄┄┄詳細介紹┄┄┄
1 說明
NS2585 是一款同步升壓型雙節鋰電池充電管理芯片。芯片內部集成有低導通電阻功率管可以實現較高的充電效率，芯片采用 1.2MHz 的開關頻率，支持 1uH 小體積功率電感，只需要少數的外圍器件就可以工作。
NS2585 內置輸入適配器電流限制的 DPM 功能?？赏ㄟ^外置分壓電阻設置不同的 DPM 鉗位電壓值，以匹配不同適配器的輸出能力。芯片還有 LED 燈狀態指示功能，可通過 LED 燈效判斷電池的工作狀態。
芯片支持最大 2A 的充電電流，可通過設置RCHG 電阻阻值調節恒流模式下的充電電流大小。另 外芯片集成有多重保護功能，能夠最大程度的保護芯片，提高產品的可靠性。
NS2585 提供 ESOP-8L 的標準封裝。
2 特性
● 固定 1.2MHz 開關頻率，可支持 1uH 電感
● 最大 2A 充電電流，電流可調節
● 支持電池短路/涓流/恒流/恒壓模式充電
● 電池浮充電壓默認 8.4V（8.7V 可定制）
● 外置輸入電流限制 DPM 功能，電壓可調節
● 支持 LED 充電狀態指示
● 內置輸入 UVLO 和 OVP 保護功能
● 內置電池過壓和熱調節保護功能等
● 提供 ESOP-8L 封裝
3 應用范圍
● 藍牙鋰電池應用
● 電子煙、電動牙刷
● 便攜式鋰電池筆記本
● 鋰電池手機，PDA，MP3 和 PM4 播放器
● PSP 和 NDS 便攜式游戲機等

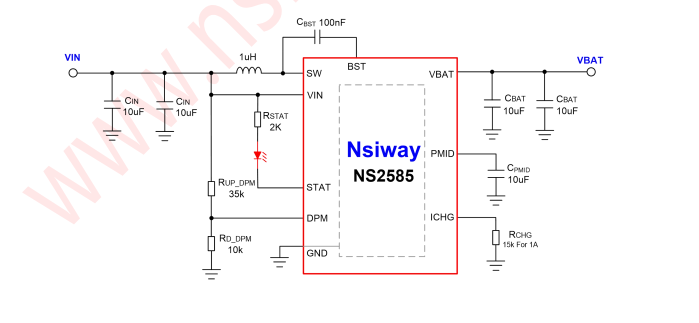

4 典型應用電路
