產品名稱：NLC47022帶NTC功能和電量均衡功能電流2A 5V異步升壓充雙節芯片
型號： NLC47022 CS5086
產片介紹：產品概述；NLC47022 是一款支持輸入 OVP 功能的升壓式雙節鋰電池充電管理 IC。輸入端口最高耐受 18V 的高壓，其最大的充電電流可達 2A。NLC47022 集成功率 MOS，采用異步開關升壓架構，使
產片介紹：產品概述；NLC47022 是一款支持輸入 OVP 功能的升壓式雙節鋰電池充電管理 IC。輸入端口最高耐受 18V 的高壓，其最大的充電電流可達 2A。NLC47022 集成功率 MOS，采用異步開關升壓架構，使
┄┄┄詳細介紹┄┄┄
產品概述；
NLC47022 是一款支持輸入 OVP 功能的升壓式雙節鋰電池充電管理 IC。輸入端口最高耐受 18V 的高壓，其最大的充電電流可達 2A。NLC47022 集成功率 MOS，采用異步開關升壓架構，使其在應用時僅需極少的外圍器件，可有效減少整體方案尺寸，降低 BOM 成本。芯片同時集成有電池溫度監測功能，通過 NTC 端口外部電阻可以提高系統的安全性。
NLC47022 的 升 壓 開 關 充 電 轉 換 器 的 工 作 頻 率 為600kHz，轉換效率為 90%，其內部集成高壓晶體管，提高了NLC47022 在各種復雜應用條件下的可靠性。
NLC47022 內置適配器自適應環路，可智能調節充電電流，防止拉掛適配器輸出，可匹配所有適配器。
NLC47022 采用 ESSOP10 封裝形式，便于客戶高密度 安裝要求。
產品特點；
? USB 5V 輸入異步開關升壓充電
? 自動調節輸入電流，匹配所有適配器
? 輸入最大耐壓 18V
? 輸入過壓保護 6V
? 輸入電壓范圍 3.5V~6V
? 最大工作頻率 600kHz
? 升壓充電效率 90%
? 最大 2A 充電電流，充電電流外部電阻可調
? 電池溫度監測功能
? 支持 LED 充電狀態指示
?內置功率 MOS
? 輸入欠壓
? 電池短路和過壓保護
? IC 過溫保護
? 具有充電過長自動保護功能，提供更高的安全等級
用途
? 藍牙音箱
? POS 機
? 電子煙
? 鋰電電池包
? 玩具

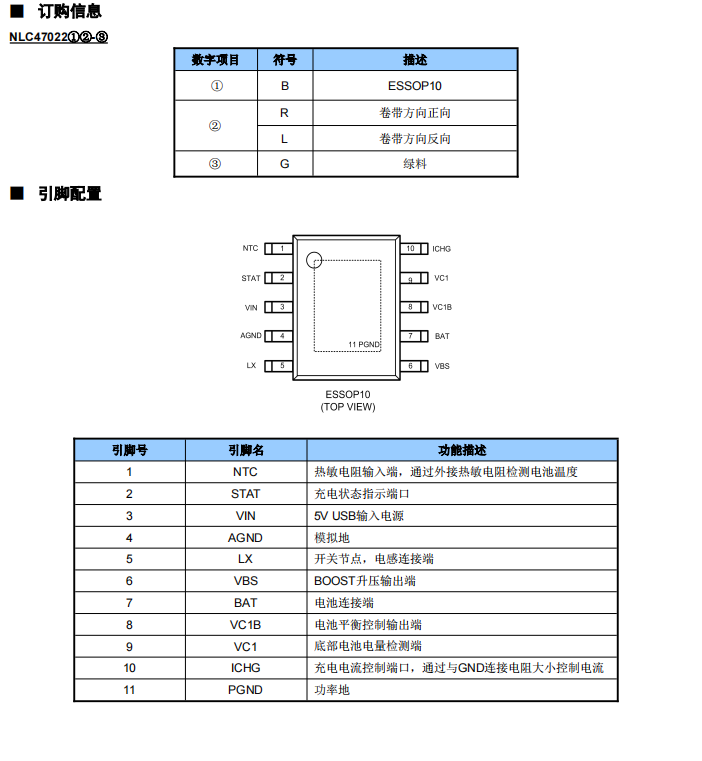

封裝
?
ESSOP10
ESSOP10

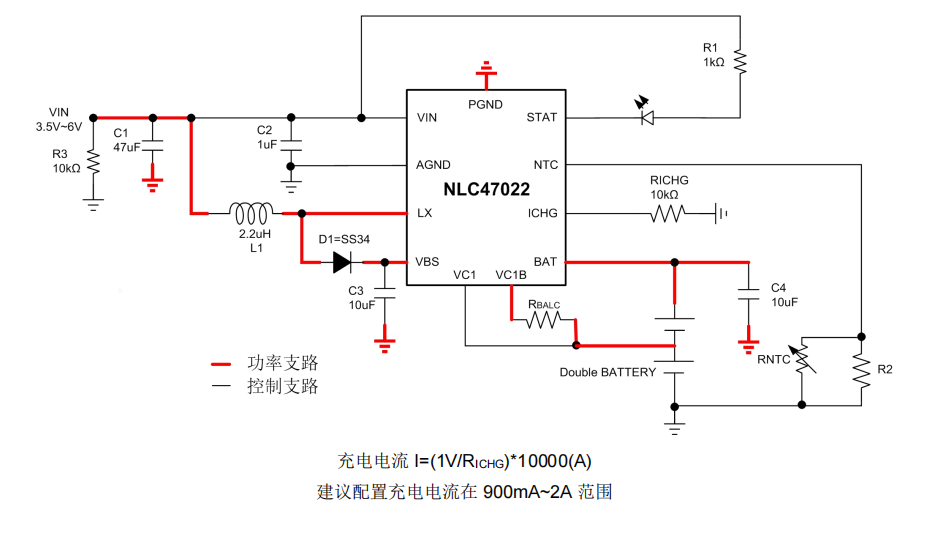

典型應用電路；
