產品名稱：NS4828 0.8A 線性同步移動電源管理芯片
型號： NS4828
產片介紹：NS4828 是一款專為移動電源設計的同步升壓的 單芯片解決方案，內部集成了線性充電管理模塊、 同步放電管理模塊、電量檢測與 LED 指示模塊、保 護模塊等
產片介紹：NS4828 是一款專為移動電源設計的同步升壓的 單芯片解決方案，內部集成了線性充電管理模塊、 同步放電管理模塊、電量檢測與 LED 指示模塊、保 護模塊等
┄┄┄詳細介紹┄┄┄
1 說明
NS4828 是一款專為移動電源設計的同步升壓的單芯片解決方案，內部集成了線性充電管理模塊、同步放電管理模塊、電量檢測與 LED 指示模塊、保護模塊等。
NS4828 內置充電與放電功率 MOS 管，充電電流固定為 0.8A，同步升壓支持最高 0.8A 的輸出電流。
NS4828 內部集成了溫度補償、過溫保護、過充與過放保護、輸出過壓保護、輸出短路保護等多重安全保護功能以確保芯片和電池的安全。芯片內部采用 1MHz 的開關頻率以減小電感的體積和參數，并且外圍應用電路簡單，只需要極少元器件即可實現充電管理與放電管理。
NS4828 采用 SOP8 的標準封裝。
2 特性
● 內置固定 0.8A 的線性充電模式
● 涓流/恒流/恒壓三段式充電，支持 0V 電池充電
● 充電輸入端有防反灌功能，不需要防反灌二極管
● 0.8A 同步升壓轉換器
● 同步放電固定 5.1V 輸出
● 雙燈充放電 LED 燈指示
● 支持自動負載檢測
● 雙燈充電與放電指示
● 智能溫度控制與過溫保護
● 集成電池過充、過放保護
● 集成輸出過壓保護、短路保護
● 封裝形式：SOP8
3 應用范圍
● 移動電源

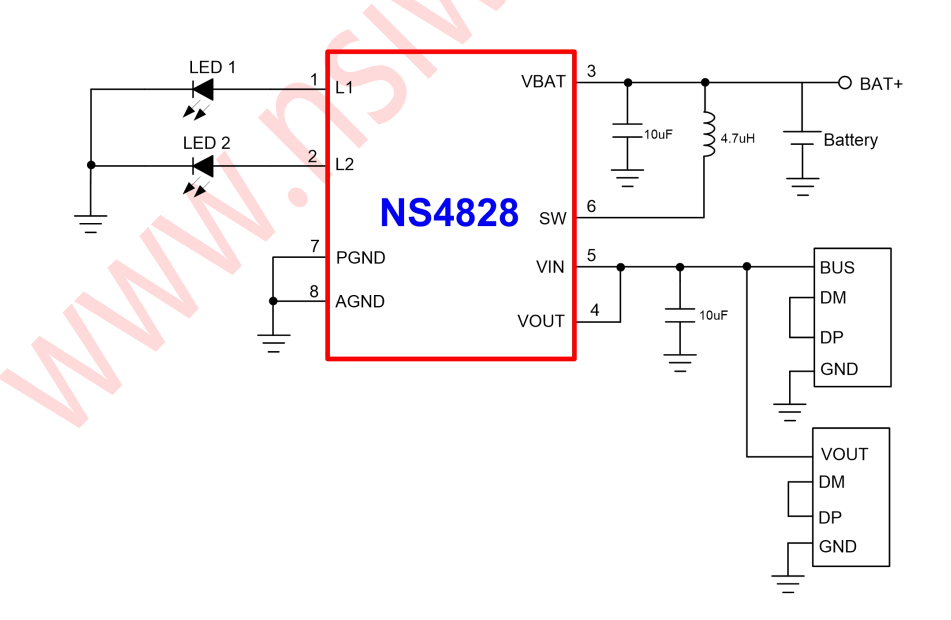

4 典型應用電路
