單節鋰電池充電IC
產品名稱：XT4076（1A 具有 USB 接口兼容的線性電池管理芯片）
型號： XT4076
產片介紹：XT4076 是可以對單節可充電鋰電池進行恒流 恒壓充電的充電器電路。該器件內部包括功率晶體管，應用時不需要 外部的電流檢測電阻和阻流二極管。XT4076 只需要極少的外圍元器件，并且符合 USB 總線技術規范，非常適合于便攜式應用的領域。
產片介紹：XT4076 是可以對單節可充電鋰電池進行恒流 恒壓充電的充電器電路。該器件內部包括功率晶體管，應用時不需要 外部的電流檢測電阻和阻流二極管。XT4076 只需要極少的外圍元器件，并且符合 USB 總線技術規范，非常適合于便攜式應用的領域。
┄┄┄詳細介紹┄┄┄
■ 概述
XT4076 是可以對單節可充電鋰電池進行恒流/恒壓充電的充電器電路。該器件內部包括功率晶體管，應用時不需要外部的電流檢測電阻和阻流二極管。XT4076 只需要極少的外圍元器件，并且符合 USB 總線技術規范，非常適合于便攜式應用的領域。
熱調制電路可以在器件的功耗比較大或者環境溫度比較高的時候將芯片溫度控制在安全范圍內。內部固定的恒壓充電電壓為 4.2V，充電電流通過一個外部電阻設置。當輸入電壓（交流適配器或者 USB 電源）掉電時，XT4076 自動進入低功耗的睡眠模式，此時電池的電流消耗小于 3 微安。電池電壓高于輸入電壓時,自動關閉內置功率 MOSFET。其它功能包括輸入電壓過低鎖存，自動再充電，充電狀態/充電結束狀態指示等功能。
XT4076 采用散熱增強型的 8 管腳小外形封裝 ESOP8 或 EMSOP8。
■ 特點
● 可編程使充電電流達 1A
● 不需要外部 MOSFET，傳感電阻和阻流二極管
● 小尺寸實現對鋰離子電池的完全線性充電管理
● 恒流/恒壓運行和熱度調節使得電池管理效力最高，沒
● 有熱度過高的危險
● 從 USB 接口管理單片鋰離子電池
● 預設充電電壓為 4.2V ?1%
● 充電狀態指示標志和充滿狀態標志
● 1/10 充電電流終止
● 自動再充電
● 停止工作時提供 25µA 電流
● 2.9V 涓流充電閾值電壓
● 軟啟動限制浪涌電流
● 采用 ESOP8 的封裝形式
■ 用途
● 移動電話
● 數碼相機
● MP4 播放器
● 藍牙應用
● 電子詞典
● 便攜式設備
● 各種充電器

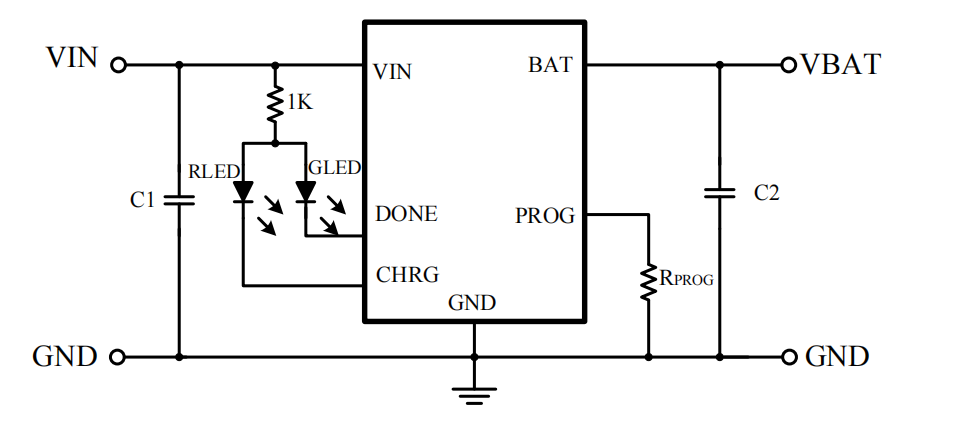

■ 典型應用圖
■ 典型應用圖
