單節鋰電池充電IC
產品名稱：TP4057 (500mA 線性鋰離子電池充電器)
型號： TP4057
產片介紹：TP4057 一款完整的單節鋰離子電池充電器，帶電池正負極反接保護，采用恒定電流 恒定電壓線性控制。其 SOT 封裝與較少的外部元件數目使得 TP4057 便攜式應用的理想選擇。TP4057 可以適合 USB 電源和適配器電源工作。
產片介紹：TP4057 一款完整的單節鋰離子電池充電器，帶電池正負極反接保護，采用恒定電流 恒定電壓線性控制。其 SOT 封裝與較少的外部元件數目使得 TP4057 便攜式應用的理想選擇。TP4057 可以適合 USB 電源和適配器電源工作。
┄┄┄詳細介紹┄┄┄
■ 描述
TP4057 一款完整的單節鋰離子電池充電器，帶電池正負極反接保護，采用恒定電流/恒定電壓線性控制。其 SOT 封裝與較少的外部元件數目使得 TP4057 便攜式應用的理想選擇。TP4057 可以適合 USB 電源和適配器電源工作。
由于采用了內部 PMOSFET 架構，加上防倒充電路，所以不需要外部檢測電阻器和隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充滿電壓固定于 4.2V，而充電電流可通過一個電阻器進行外部設置。當電池達到 4.2V 之后，充電電流降至設定值 1/10，TP4057 將自動終止充電。
當輸入電壓（交流適配器或 USB 電源）被拿掉時，TP4057 自動進入一個低電流狀態，電池漏電流在 2uA 以下。TP4057 的其他特點包括充電電流監控器、欠壓閉鎖。
■ 特點
·鋰電池正負極反接保護；
·高達 500mA 的可編程充電電流；
·無需 MOSFET、檢測電阻器或隔離二極管；
·用于單節鋰離子電池
·恒定電流/恒定電壓操作，并具有可在無過熱危險的情況下實現充電速率最大化的熱調節功能；
·可直接從 USB 端口給單節鋰離子電池充電；
·精度達到±1%的 4.2V 預設充電電壓；
·最高輸入可達 9V；
·自動再充電；
·2 個充電狀態開漏輸出引腳；
·C/10 充電終止；
·待機模式下的供電電流為 40uA；
·2.9V涓流充電器件版本；
·軟啟動限制了浪涌電流；
·采用 6 引腳 SOT-23 封裝。
■ 絕對最大額定值
·輸入電源電壓（VCC）：-0.3V～9V
·PROG：-0.3V～VCC+0.3V
·BAT：-4.2V～7V
·CHRG/STDBY：-0.3V～9V
·BAT 短路持續時間：連續
·BAT 引腳電流：500mA
·PROG 引腳電流：800uA
·最大結溫：145℃
·工作環境溫度范圍：-40℃～85℃
·貯存溫度范圍：-65℃～125℃
·引腳溫度（焊接時間 10 秒）：260℃
■ 應用
·充電座
·蜂窩電話、PDA、MP3播放器
·藍牙應用

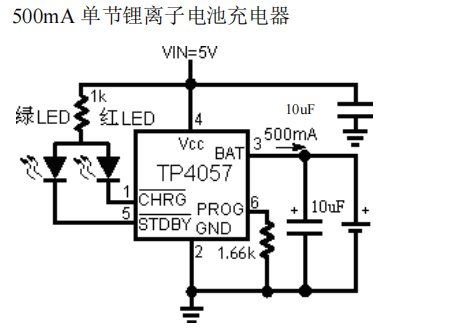

■ 典型應用
