單節鋰電池充電IC

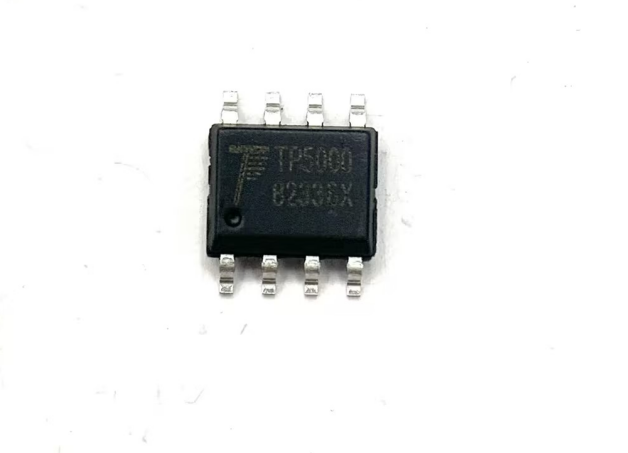

產品名稱：TP5000X 2A 開關型 3.7V/4.2V/4.35V 鋰電池充電器
型號： TP5000X
產片介紹：TP5000X是一款開關降壓型單節鋰電池充電管理芯片。其ESOP8的封裝與簡單的外圍電路，使得TP5000X非常適用于便攜式設備的大電流充電管理應用。同時，TP5000X內置輸入限流、欠壓保護、芯片過溫保護、短路保護、電池溫度監控、輸入電源過高停機OVP功能。
產片介紹：TP5000X是一款開關降壓型單節鋰電池充電管理芯片。其ESOP8的封裝與簡單的外圍電路，使得TP5000X非常適用于便攜式設備的大電流充電管理應用。同時，TP5000X內置輸入限流、欠壓保護、芯片過溫保護、短路保護、電池溫度監控、輸入電源過高停機OVP功能。
┄┄┄詳細介紹┄┄┄
■ 概述
TP5000X是一款開關降壓型單節鋰電池充電管理芯片。其ESOP8的封裝與簡單的外圍電路，使得TP5000X非常適用于便攜式設備的大電流充電管理應用。同時，TP5000X內置輸入限流、欠壓保護、芯片過溫保護、短路保護、電池溫度監控、輸入電源過高停機OVP功能。
TP5000X具有寬輸入電壓，對電池充電分為涓流預充、恒流、恒壓三個階段，恒流充電電流都通過外部電阻調整，最大充電電流達2A。TP5000X采用頻率800KHz的開關工作模式使它可以使用較小的外圍器件，并在大電流充電中仍保持較小的發熱量。TP5000X內置功率PMOSFET、防倒灌電路，所以無需防倒灌肖特基二極管等外圍保護。
■ 特性
• 充單節鋰電池, 電壓規格三種： 3.7V、4.2V、4.35V
• 內置功率MOSFET,開關型工作模式， 器件發熱少，外圍簡單
• 電源自適應
• 輸入電源OVP功能
• 可編程充電電流，0.1A--2A
• 無需外接防倒灌肖特基二極管
• 寬工作電壓，最大達到9V
• 兩路LED充電狀態指示
• 芯片溫度保護，過流保護，欠壓保護
• 電池溫度保護、電池短路保護
• 開關頻率800KHz，可用電感2.2uH- 10uH
• 小于1％的充滿停機電壓控制精度
• 涓流、恒流、恒壓三段充電，保護電池
• 采用8引腳ESOP封裝
■ 絕對最大額定值
• 輸入電源電壓（VIN）：9V
• BAT：0V～9V
• BAT 短路持續時間：連續
• 最大結溫：145℃
• 工作環境溫度范圍：-20℃～85℃
• 貯存溫度范圍：-30℃～100℃
• 引腳溫度（焊接時間 10 秒）：260℃
■ 應用
• 便攜式設備、各種充電器
• 智能手機、PDA、移動蜂窩電話
• MP4、MP5 播放器、平板電腦
• 礦燈
• 電動工具

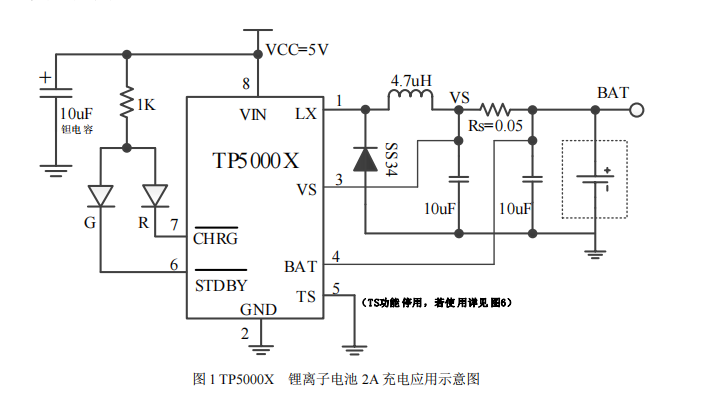

■ 典型應用
