雙聲道電感式升壓功放
產品名稱：NS8258 同步升壓+防失真，3W×2雙通道AB/D類切換音頻功放
型號： NS8258
產片介紹：NS8258 是一款內部集成升壓電路，超低噪聲，防失真，無需濾波器，3W×2 雙聲道 AB 類 D類切換音頻功放。在鋰電池供電時，即使電池電壓不斷下降也能持續穩定的輸出功率。NS8258 采用全差分輸入設計，使得功放有較好的共模噪聲抑制特性。
產片介紹：NS8258 是一款內部集成升壓電路，超低噪聲，防失真，無需濾波器，3W×2 雙聲道 AB 類 D類切換音頻功放。在鋰電池供電時，即使電池電壓不斷下降也能持續穩定的輸出功率。NS8258 采用全差分輸入設計，使得功放有較好的共模噪聲抑制特性。
┄┄┄詳細介紹┄┄┄
1 功能說明
NS8258 是一款內置能通過 4A 電流開關、轉換效率達到 94%的高效同步升壓轉換器。NS8258 為由單節鋰電池，或著兩到三節堿性，鎳鎘或鎳氫電池供電的系統提供了理想的解決方案。轉換器輸出電壓設置為標準電壓 5.0V。NS8258 內部是基于一個固定頻率的 PWM控制器，采用同步整流的方式，以獲得最大的轉換效率。轉換器在輸入電壓下降到3.3V時，仍然能夠提供 5V，1A的電流輸出，此時效率高達94%。轉換器內部升壓開關最大峰值電流為 4000mA。NS8258內部還附帶一個超低噪聲，防失真，無需濾波器，3WX2雙聲道 AB 類D類切換音頻功率放大器，應用極其靈活。
NS8258通過關斷控制管腳使轉換器進入關斷模式。關斷模式下，負載完全和電池斷開，盡可能降低電池的消耗。NS8258采用先進的技術，在全帶寬范圍內極大地降低了 EMI干擾，最大限度地減少對其他部件的影響。
NS8258 提供 eTSSOP-24 封裝，額定的工作溫度范圍為-40℃至 85℃。
NS8258通過關斷控制管腳使轉換器進入關斷模式。關斷模式下，負載完全和電池斷開，盡可能降低電池的消耗。NS8258采用先進的技術，在全帶寬范圍內極大地降低了 EMI干擾，最大限度地減少對其他部件的影響。
NS8258 提供 eTSSOP-24 封裝，額定的工作溫度范圍為-40℃至 85℃。
2 主要特性
● 內部集成升壓電路
● 輸出功率：3W×2(VBAT=3.7V、4? 負載)
● 超低底噪: 120uV
● 工作電壓范圍：3.0V～5.25V
● 0.05%THD（1 W 輸出功率、4? 負載、ClassD）
● AB 類 D 類切換功能
● 防失真(NCN)功能
● 優異的“上電，掉電”噪聲抑制
● 過流保護、過熱保護、欠壓保護
● eTSSOP-24 封裝
● 輸出功率：3W×2(VBAT=3.7V、4? 負載)
● 超低底噪: 120uV
● 工作電壓范圍：3.0V～5.25V
● 0.05%THD（1 W 輸出功率、4? 負載、ClassD）
● AB 類 D 類切換功能
● 防失真(NCN)功能
● 優異的“上電，掉電”噪聲抑制
● 過流保護、過熱保護、欠壓保護
● eTSSOP-24 封裝
3 應用領域
● 藍牙音響 ● 其他便攜式音響

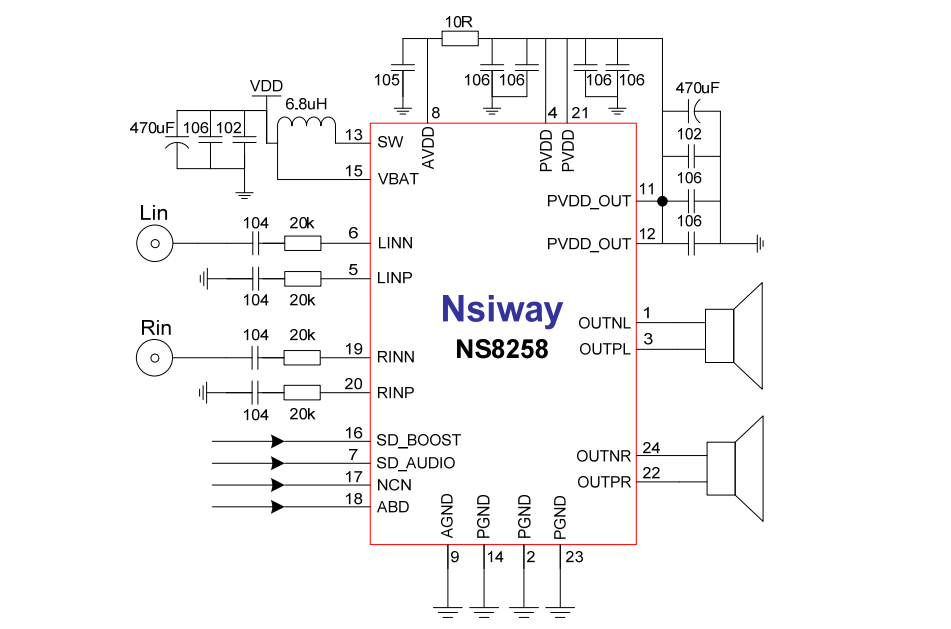

4 典型應用電路
