自適應單聲道功放
產品名稱：HT81297 18W內置升壓?jiǎn)温暤繢類音頻功放
型號： HT81297
產片介紹：HT81297A內置可動態調節的升壓，可以提供一個適應不同輸出功率的電壓給D類功放，其可大幅提高系統效率，延長電池續航時間。HT81297F則內置固定升壓，提供一個固定9V或12V的升壓給D類功放。HT81297可配置升壓限流值，以防止過大的電流尖峰。
產片介紹：HT81297A內置可動態調節的升壓，可以提供一個適應不同輸出功率的電壓給D類功放，其可大幅提高系統效率，延長電池續航時間。HT81297F則內置固定升壓，提供一個固定9V或12V的升壓給D類功放。HT81297可配置升壓限流值，以防止過大的電流尖峰。
┄┄┄詳細介紹┄┄┄
■ 概述
HT81297是一款內置升壓的單聲道D類音頻功率放大器，由鋰電池供電時， THD+N=10%，能連續輸出18W功率（4Ω負載）。
HT81297A內置可動態調節的升壓，可以提供一個適應不同輸出功率的電壓給D類功放，其可大幅提高系統效率，延長電池續航時間。
HT81297F則內置固定升壓，提供一個固定9V或12V的升壓給D類功放。HT81297可配置升壓限流值，以防止過大的電流尖峰。HT81297具有先進的擴頻功能來抑制EMI。HT81297的增益為32dB。此外，HT81297集成了輸出端過流保護、片內過溫保護、升壓過壓保護等功能。
■ 特點
?擴頻技術
?輸出功率
18W (VBAT=3.7V, RL=4?, THD+N=10%, fIN = 1kHz)
16W (VBAT=3.7V, RL=4?, THD+N=1%, fIN = 1kHz)
8W (VBAT=3.3V, RL=8?, THD+N=1%, fIN = 1kHz)
?VBAT供電范圍：3.0V至12V
?高效H類升壓功能
?自適應功放功率的升壓軌，延長電池播放時間(HT81297A)
?可調節最大限流值，有效防止電池拉死
?保護功能:過流/過熱/過壓保護功能
?無鉛封裝，ESOP16
■ 應用
?藍牙/ Wi-Fi音箱 ?便攜式音箱
?智能音箱 ?智能家居

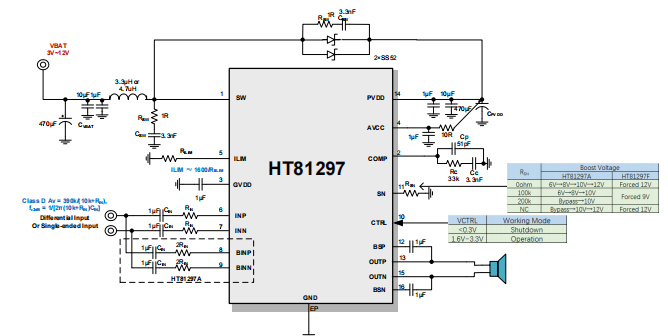

■ 典型應用圖
