I2S輸入雙聲道功放
產品名稱：HT560 2x30WI2S輸入，無電感，立體聲D類放大器
型號： HT560
產片介紹：HT560是一別S輸入的立體聲D類音頻功放支持多種采樣頻率，包含兩種速率模式。 HT560除了驅動BTL立體聲雙喇叭外，還能驅動PBTL單喇叭。 HT560包含了硬件工作模式和PC控制模式，具有數字限幅器、AGC、多種增益選擇，支持不同應用下較寬的工作電壓范圍。
產片介紹：HT560是一別S輸入的立體聲D類音頻功放支持多種采樣頻率，包含兩種速率模式。 HT560除了驅動BTL立體聲雙喇叭外，還能驅動PBTL單喇叭。 HT560包含了硬件工作模式和PC控制模式，具有數字限幅器、AGC、多種增益選擇，支持不同應用下較寬的工作電壓范圍。
┄┄┄詳細介紹┄┄┄
■ 概述
HT560是一別S輸入的立體聲D類音頻功放支持多種采樣頻率，包含兩種速率模式。
HT560除了驅動BTL立體聲雙喇叭外，還能驅動PBTL單喇叭。
HT560包含了硬件工作模式和PC控制模式，具有數字限幅器、AGC、多種增益選擇，支持不同應用下較寬的工作電壓范圍。
功放輸出MOS的Ros(on約為110mQ,其在成本和散熱二者間達到了 最佳平衡。
該產品提供QFN6X6-36L封裝，其具有不錯的散熱表現，在現代消費電子復雜的環境溫度下提供出色的性能。
HT560除了驅動BTL立體聲雙喇叭外，還能驅動PBTL單喇叭。
HT560包含了硬件工作模式和PC控制模式，具有數字限幅器、AGC、多種增益選擇，支持不同應用下較寬的工作電壓范圍。
功放輸出MOS的Ros(on約為110mQ,其在成本和散熱二者間達到了 最佳平衡。
該產品提供QFN6X6-36L封裝，其具有不錯的散熱表現，在現代消費電子復雜的環境溫度下提供出色的性能。
■ 特點
·電源供電
- PVDD: 4.5V - 26.4V;
·音頻性能
- 輸出功率(BTL)
- PVDD: 4.5V - 26.4V;
·音頻性能
- 輸出功率(BTL)
2x30WV (PVDD=24V, RL=8D,THD+N=1%)
- 輸出功率(PBTL)
60W (PVDD=24V,RL=40,THD+N=1%)
- 輸出功率(PBTL)
60W (PVDD=24V,RL=40,THD+N=1%)
-THD+N=0.02%(PVDD=24V,RL=8,Pa= 1W)
-噪聲: 75uV (Gain = 25.2dBV A加權)
·音頻I/O:
-I2S輸入
-BTL或PBTL輸出
-32,44.1,48,88.2,96kHz采樣頻率
·其他功能
- 硬件模式或I2C控制模式
- 數字限幅器和AGC功能
- 限溫控制
-12C地址可選(110110x[R/W])
·音頻I/O:
-I2S輸入
-BTL或PBTL輸出
-32,44.1,48,88.2,96kHz采樣頻率
·其他功能
- 硬件模式或I2C控制模式
- 數字限幅器和AGC功能
- 限溫控制
-12C地址可選(110110x[R/W])
-D類PWM頻率可調
·保護:時鐘錯誤、直流、短路保護等，過溫保護，可設置，過流保護
·QFN6x6-36L封裝
·保護:時鐘錯誤、直流、短路保護等，過溫保護，可設置，過流保護
·QFN6x6-36L封裝
■ 應用
·藍牙/W-FI音箱 ·便攜式音箱
·智能音箱 ·LCD TV/監視器
·智能音箱 ·LCD TV/監視器
·聲霸，擴展塢，PC音頻

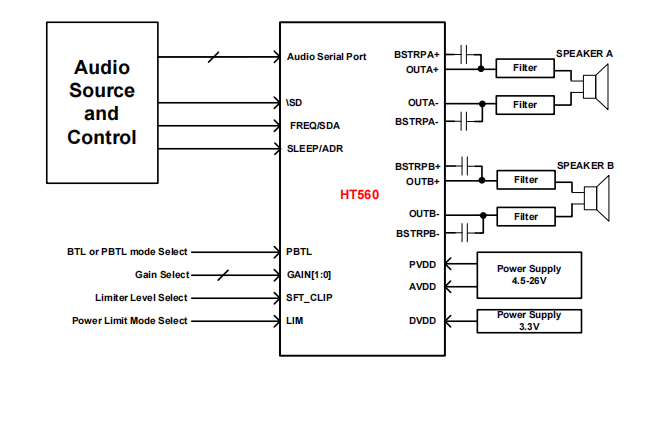

■ 典型應用圖
■ 典型應用圖
