魚缸氧氣泵案例

一、方案基本組成

外部供電、 3個按鍵、 一路氣泵輸出

二、方案產品功能

  此款是給魚缸通氧氣的產品方案，主控芯片采用TB8P59ES08系列芯片，SOP封裝型號8引腳，該芯片2Kx14 位的程序存儲器空間，內建高精度 12 位ADC模數轉換器，與高精度電壓比較器，足以應付各種模擬接口的偵測與量測，有四組定時器，可用系統時鐘當作一般的計時應用或者從外部訊號觸發來計數。另外它提供 4 組 10 位的 PWM 輸出，3 組蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等，可選擇多種工作模式如正常模式（Normal）、慢速模式（Slow mode）、待機模式（Standby mode）與睡 眠模式（Halt mode），可節省電力消耗，延長電池壽命。通過精心設計的電路，可以實現如下功能：

1.上電開機氣泵開啟 ， 長按 POWER 1.5S 關機 /開機 ；

2.每次按短按鍵-， 氣量減小 5%， 每次按短按鍵+ ， 氣量增大 5%， 長按氣量+/- 鍵可快速+/-氣量；

3. 默認氣量 100%， 氣量調節范圍 0%-100%， 斷電或關機氣量可記憶

4.氣泵 PWM 率 55Hz,占空比 55%。

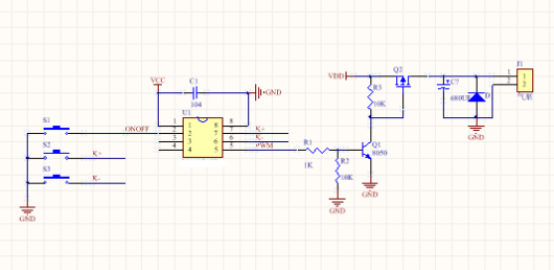

三、產品電路圖
