TPF632A 音頻驅動器的電源系統設計具體要求

本文主要通過 TPF632A 音頻驅動器的電源系統，分析了運算放大器電源設計相關內容，包括設計要點、具體要求和遵循原則等，強調了合理電源設計對電路性能、穩定性和可靠性的重要性。

1. TPF632A 音頻驅動器概述

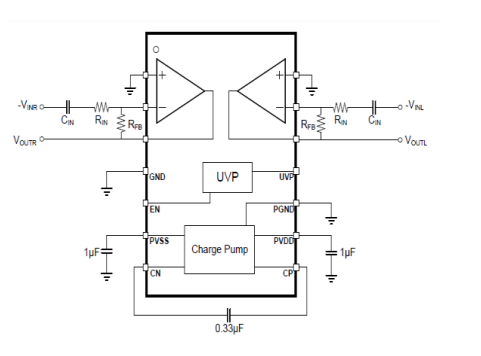

   • 功能與應用 ：TPF632A 是 3PEAK 設計的用于音頻信號處理的音頻驅動器，廣泛應用于機頂盒、電視、揚聲器等產品，其集成設計簡化了電路結構，PVDD 為單電源輸入引腳，內置電荷泵可轉換電壓并供電，還內置抗爆音噪聲電路。
2. 電源設計要點
   • 外部元件選擇
     • 電容選擇 ：根據紋波和啟動電流要求提供了參考值，電容材料需為 X5R 或更高等級，否則可能在特定溫度下性能下降或?qū)е麻_關電源故障。
     • 電荷泵工作原理 ：以約 330kHz 頻率開關，一個周期內前半周期兩組晶體管導通，后半周期另外兩組導通。
   • 布局考慮 ：電荷泵的三個電容應靠近芯片放置，盡量不使用過孔走線，以減少布線路徑和寄生參數，避免瞬時電壓過沖或下降。
   • 去耦電路 ：PVDD 電源引腳前級源可能含高頻噪聲，可引入 RC 或 LC 去耦網絡，C1 推薦 1μF 及以上電容，L1 簡化可使用電阻（不超 10 歐姆），更好的選擇是磁珠（具有低直流電阻和大交流阻抗等優點）。
3. 電源系統設計原則總結
   • 布局優先 ：電路板布局時優先考慮電源電路，區分電源和信號路徑，優化走線和接地。
   • 元件選擇 ：考慮各種重要參數確保設計余量。
   • 特殊要求 ：高壓大電流系統需考慮安全和 EMC 要求。
