解釋ADC:信噪比SNR
從ADC 介紹,它只有一個噪聲源 —— 量化噪聲( Quantization noise ),這個噪聲決定了 ADC 信噪比的“天花板”,并引出 SNR、ENOB的介紹。
量化噪聲
所有的 ADC 都會產生量化噪聲,這是將連續的模擬信號變成離散的數字信號的必然結果,即使它是完美的理想 ADC。
量化噪聲與 ADC 位數( bits )有關,位數為 N 位的 ADC 將其量程分解為 2^N 份,每份的大小記為 Q。
列舉一個量程為 5V 的 2-bit ADC 的例子,2-bit將量程分為 4 份,對應 Q = 5 / 2^2 = 1.25 V:

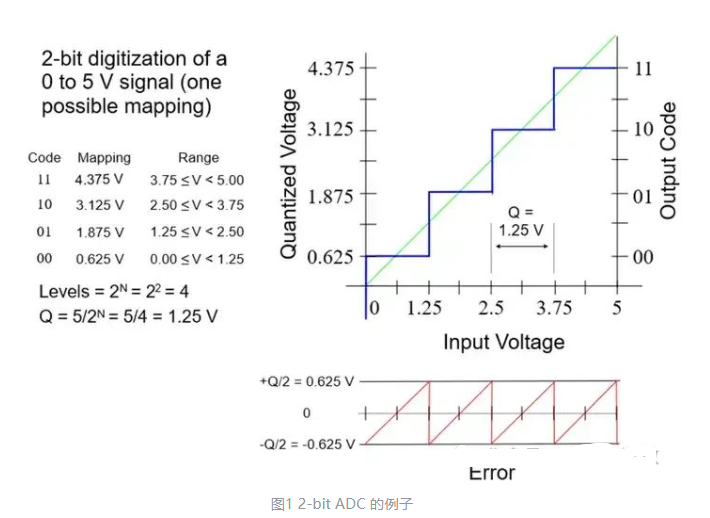

圖中,右上坐標系的橫坐標表述真實輸入信號(Input voltage),縱坐標(左)表示 ADC 量化信號(Quantized voltage),縱坐標(右)表示 ADC 轉化后的二進制代碼(Output code)。右下坐標系表示誤差(Error)。
2-bit 的 ADC 分辨率很低,所以很容易看出誤差。比如,當輸入電壓為 0V,輸出二進制為 00 ,這個代碼代表的是 0.625V,因此與輸入信號相差 -0.625V。
我們可以列舉幾個典型的輸入信號情況如下:

可以看到:當連續電壓(圖1中綠線)被數字化后(圖1中藍線),輸入信號與 ADC 量化結果之間存在誤差,并且當輸入信號是從小到大連續、線性變化時,誤差是一種鋸齒波(圖1中紅線),誤差范圍在 -Q/2 (-0.625 V) 到 +Q/2 (+0.625V) 之間,這種誤差就是量化噪聲。
簡單翻譯過來是,這種用鋸齒波表示的量化噪聲模型,能夠代表大多數情況。

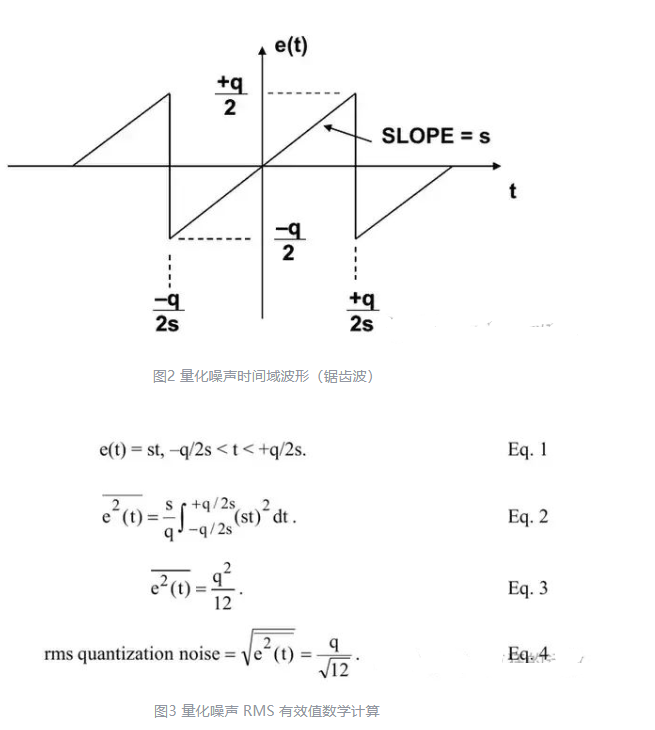

《MT-001》還將鋸齒波著重繪制了一下,并給出了這種鋸齒波的時間域數學表達及 RMS:

公式 Eq.4 計算出了量化噪聲的 RMS(Root mean square,有效值)。
為什么要計算RMS?因為要用它與輸入信號進行比較,都是交流信號,用 RMS 比較合理,這就引出了 SNR。
理想 ADC 的 SNR 是什么?

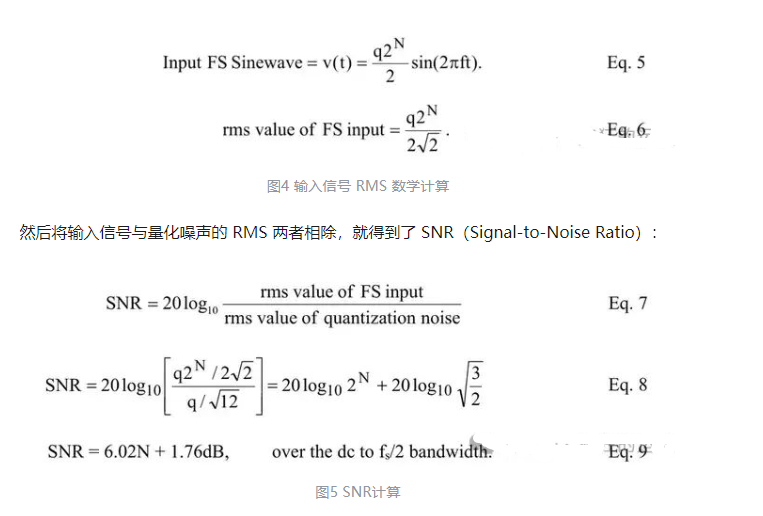

對于輸入信號,為了獲得最大信噪比,《MT-001》中用了滿量程的信號幅度(FS,F(xiàn)ull scale),同樣計算了 RMS:

因為理想 ADC 中只有量化噪聲,沒有其他噪聲,且假設了滿量程的輸入信號,所以最終推出了公式 Eq.9 SNR = 6.02N + 1.76dB。這就是 N位 ADC 信噪比的天花板!
相信在很多地方會看到這個公式,其中公式里奇怪的參數就是如圖中計算而來的。
我們可以代入計算一下:
-
12bit 理想 ADC ,最大 SNR = 6.02*12 + 1.76 = 74dB
-
16bit 理想 ADC ,最大 SNR = 6.02*16 + 1.76 = 98dB
