差分信號傳輸線的常用阻抗匹配方式
隨著近幾年來對速率的要求快速提高,串行總線由于有更好的抗干擾性和更少的信號線、更高的數據率而受到眾多設計者的青睞。而串行總線又尤以差分信號的方式最多,差分信號與普通的單信號走線相比有3個明顯的優勢:抗干擾能力強;能有效抑制EMI;時序定位精確,所以越來越多的系統采用差分信號進行接收與傳輸。因而,差分信號的匹配也就成為一個更為重要的問題,目前,一般有兩種不同匹配的方式,即分別并聯匹配和單電阻跨接匹配。在通信過程中,有兩種原因?qū)е滦盘?hào)反射:阻抗不連續和阻抗不匹配。阻抗不連續或者不匹配,信號在傳輸線末端突然遇到阻抗不匹配,信號在這個地方就會引起反射。一旦產生反射,將會對需要的信號造成不同程度的影響,因此,應盡最大努力去消除這種反射,其中的一種方法,就是讓終端電阻完全匹配。消除了反射,傳輸線上的能量就能全部被負載吸收,不再產生反射。
那么,究竟是什么原因引起發射,為什么遇到阻抗不匹配時會發生反射呢?當信號到達瞬態阻抗不同的2個區域的交界面時,在信號/返回路徑的導體中,僅存在1個電壓和1個電流回路。無論從區域1還是區域2分析,在交界面兩側的電壓和電流都是相同的,邊界處不可能出現電壓的不連續,否則,根據公式U=Ed,可知此處會有一個無限大的電場,同理,它也不可能出現電流不連續,否則會出現一個無限大的磁場。由以上分析可以得出關系式為:V1=V2,I1=I2;而I1=V1/Z1,I2=V2/Z2。所以在2個區域的阻抗不同時,這4個關系式不可能同時成立。因此,必然會產生1個反射電壓Vref和反射電流Iref。

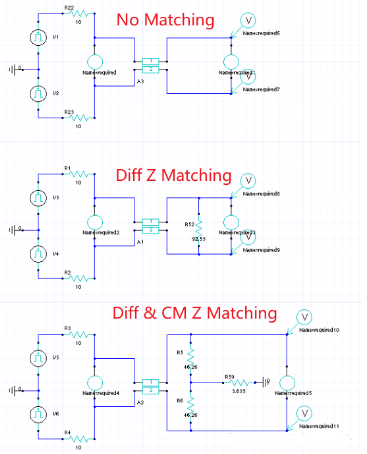

接下來對差分線不同匹配方式進行了仿真對比,如下圖為負載端不接匹配、負載端接差分匹配、負載端接差分共模匹配三種情況。

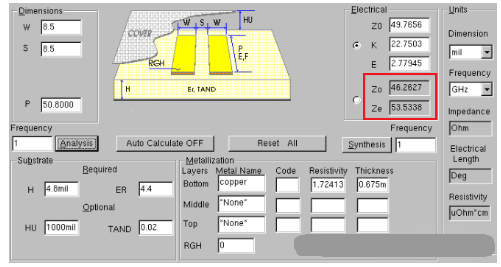

下圖是上述差分線對應的電氣參數,可以看到奇模阻抗為Zo=46.26Ohm,偶模阻抗Ze=53.53Ohm,這樣就可以計算出差分共模匹配下的R1=Z0,R2=(Ze-Zo)/2得到上述原理圖的電阻值。

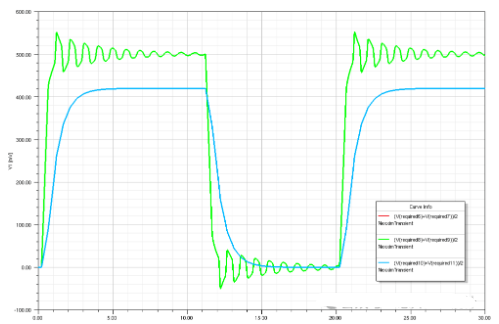

三種情況的負載端差分電壓,可以看到,當不做任何匹配時,存在負載端差分信號存在反射,而負載端加了匹配的兩種情況信號均比較完美,信號完整性好。

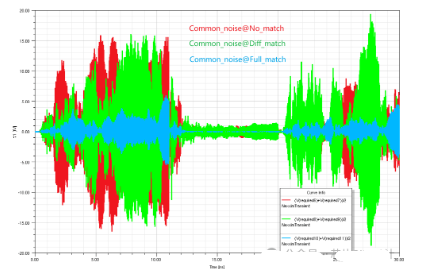

下圖為三種匹配方式對應的共模噪聲情況,可以看到,負載端不帶匹配共模噪聲最大,然后時差分匹配次之,最后是接了差分共模匹配的共模噪聲最小。

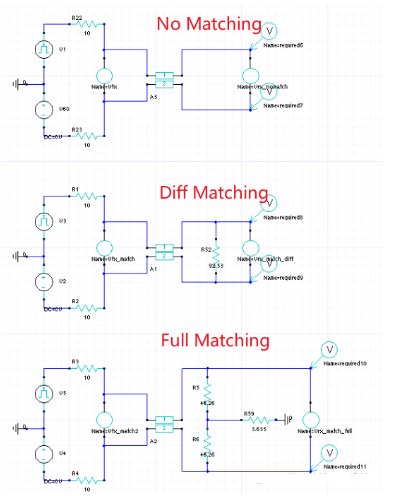

為了更清晰的分析出匹配的影響,接下來將仿真單端輸入信號,一端信號接Pulse信號,一端接DC為0的信號,如下為仿真原理圖。

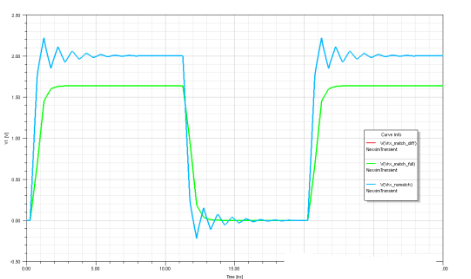

下圖為負載端的差分電壓波形,同樣可以看到,不接匹配下,穿在反射,在負載端如果接了匹配,不管是差分匹配還是差分共模都匹配,信號質量均是完整的。

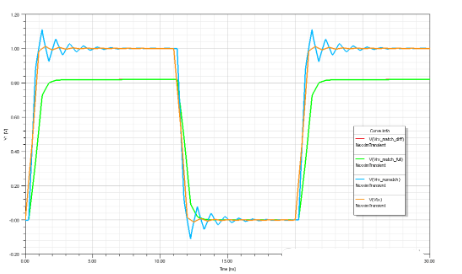

下圖為三種電路對應的共模噪聲,可以看到,只有負載端接有共模匹配后沒有出現振蕩,其他兩種情況均出現了震蕩。

綜上實驗可以看出,差分信號線由于傳輸過程中存在差分模式和共模模型兩種情況,所以存在各自的匹配,如果哪一種模式不匹配,那么這種模式就會出現信號震蕩。通常我們工作在奇模模式下,所以不太關注共模匹配,因?yàn)槔硐肭闆r下,共模電壓為理想的DC電平,不匹配影響不大,如果共模噪聲較大,還是需要對共模阻抗進行匹配。
