藍牙低功耗BLE的應用場景

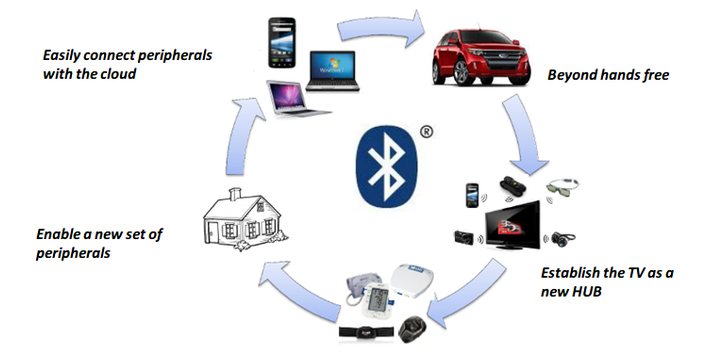

藍牙在短距離無線通信領域占據舉足輕重的地位——

• 從手機、平板、PC到車載設備，

• 到耳機、游戲手柄、音響、電視，

• 再到手環、電子秤、智能醫療器械（血糖儀、數字血壓計、血氣計、數字脈搏/心率監視器、數字體溫計、耳溫槍、皮膚水分計等），

• 再到智能家居等領域均占有一席之地。

　　而藍牙低功耗（BLE）是在藍牙4.0協議上修改以適用低功耗應用場景的一種藍牙協議。

　　隨著上一股智能消費類電子大潮的到來，BLE的各種應用也像雨后春筍般在市場上鋪開。

這里講一下藍牙低功耗(BLE)的應用場景及架構，具體如下：

一、智能手環、藍牙防丟器、自拍神器

　　藍牙心率計、接近控制（開鎖+防丟）整個工程是一種基于BLE廣播和收發的架構，目前應用該類架構的產品有智能手環、藍牙防丟器、冰箱貼、藍牙自拍桿等產品。

二、串口透傳模塊

　　串口工程和心率工程很像，在是在心率工程的基礎上加入了UART的發送和接收函數，接收函數采用回調函數，可以監聽各種串口消息。

三、空中鼠標、空中鍵盤、空中遙控器

　　空中鼠標服務展示了如何用51822實現按動按鍵實現控制PC中的鼠標移動，該服務是由HID建立在GATT協議上的，支持連接各種通用設備。

　　hids_keyboard案例中開發板運行后，按下計算機上的“CapsLock”鍵（大小寫切換鍵），開啟大寫，開發板上的指示燈D3 會點亮。關閉大寫，指示燈D3 會熄滅。里面也是集成了HID協議。

　　這類集成HID的服務可以直接和具有HID接口的PC、智能機、pad進行互連。

四、beacon

　　Beacon本質上是廣播，手機搜索到廣播信息進行跳轉，彈出東西等。Beacon比廣播的代碼要簡單地多?。?！

五、主從一對多

　　主從一對一及主從一對多可以構成星型網絡。不過純硬件的基于BLE的一主多從在產品上應用不太多，可能是由于：

• 相比于24L01其開發難度大、成本高、技術資料不多；

• 相比于zigbee不專業；

• 相比于wifi吞吐量不夠的原因。

　　不過也有部分人堅持用BLE實現微微網實現設備互連互通，目前國內似乎還沒有此類產品。

　　當然這并不表示構成星型網絡應用場景不銳利，我預測在未來幾年各種微型、個人、家庭通信網絡將會隨著云計算、物聯網，作為神經末梢連接眾多的傳感器設備而沖上浪潮之巔。

No6、OAD、OTA、DFU

　　空中升級Air-DFU，即Air Device Firmware Upgrade，更專業的叫法是OAD，即on air download或OTA，即Over－the－Air Technology。

　　在做CS模式的開發者來看遠程升級不算什么，但是在硬件領域能夠支持空中升級絕對屬于很大的進步。

　　之前給芯片升級固件需要用特殊設備（紫外線擦除等），

　　然后由于發現了電擦除設備而給業界帶來一場不小的革命，

　　后來又出現了可反復擦除的芯片...

　　即使目前嵌入式設備基本上都是通過UART、SWD等標準燒寫口進行現場燒寫固件的。
