LDO并聯時，均流電阻如何均流？

一、LDO并聯如何均流

    1. 理想狀況下的LDO并聯

        理想狀況下如下圖，兩個LDO輸出電壓完全相等，因此輸出電流也完全相等。

    2. 實際應用中的LDO

        實際應用中的LDO輸出電壓精度有限，一般會有0.5%~2%左右的誤差，這個誤差看起來不大，但是在并聯應用中可能導致嚴重后果。

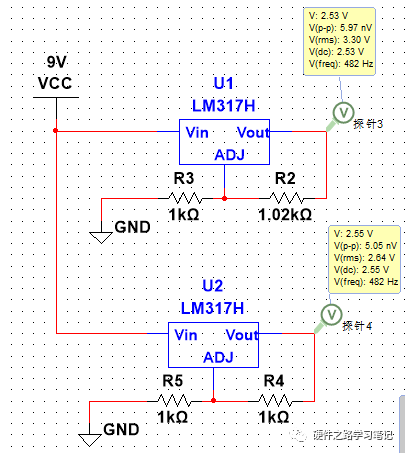

        如下圖所示的LDO，輸出電壓分別為：2.53V與2.55V，輸出電壓誤差大約為0.8%，

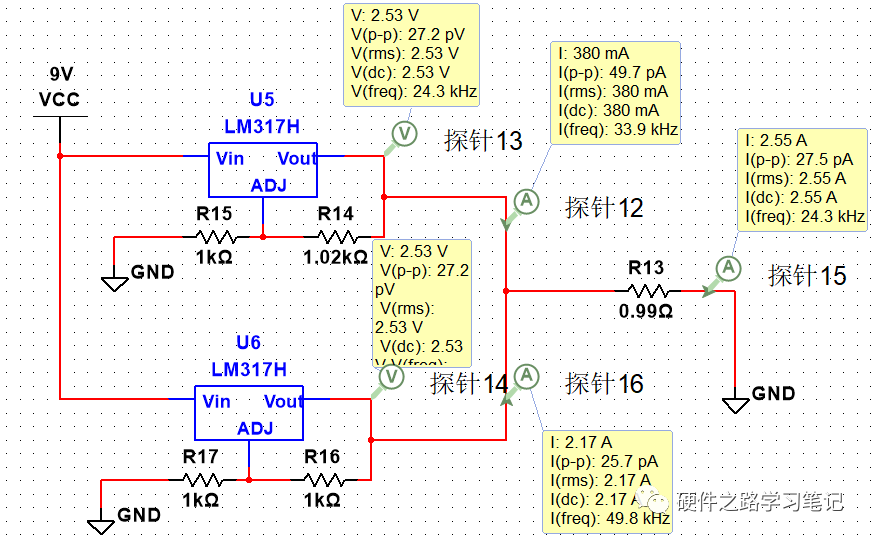

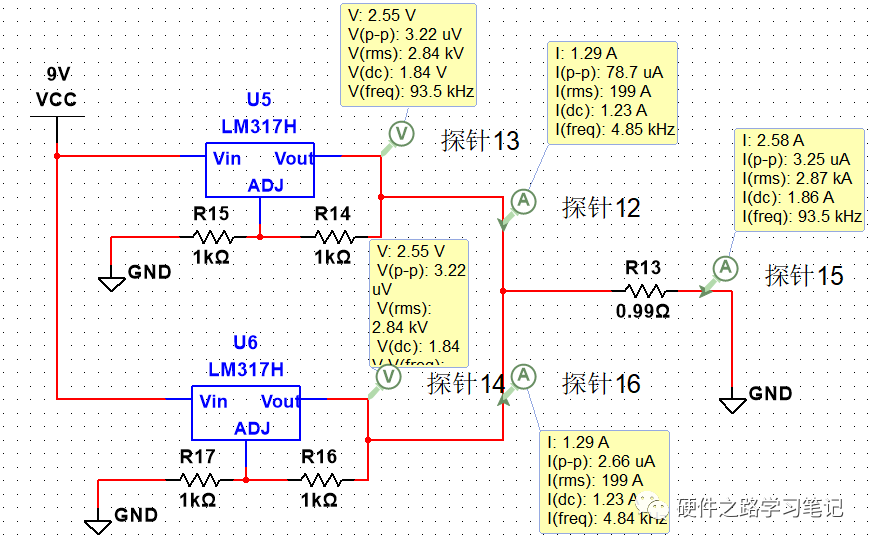

        我們將這兩個LDO并聯介入電路，可以看到兩個LDO輸出電壓均變?yōu)?.53V，且兩者的輸出電流極不均衡，原本輸出電壓較低的LDO負載電流為0.38A，而原本輸出電壓較高的LDO負載電流為2.17A。



我們嘗試分析原因：（可以先閱讀先前LDO文章：電源相關內容匯總）

       假設輸出瞬間，兩者合并后電壓為高電壓2.55V，則對于原本輸出2.53V的LDO反饋環路來說，其輸出電壓高于參考電壓，環路想要降低輸出電壓，因此將增大內部FET阻抗，而增大阻抗導致通過它的電流減少。而由于負載需要更多的電流，此時原本輸出2.55V的LDO起到補充電流的作用，LDO輸出能力有限，隨著通過它的電流增大，其輸出電壓將會降低。一直到降低到2.53V時兩個LDO輸出電壓平衡，此時也完成了電流分配。

    3. 如何均衡并聯LDO的輸出電流

        常見有兩種簡單方法：一是輸出并聯二極管，而是輸出并聯電阻。由于二極管壓降無法確定因此無法準確計算電流分配，所以輸出并聯電阻更加實用。

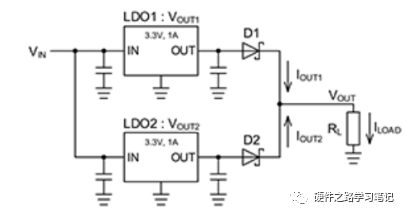

輸出并聯二極管

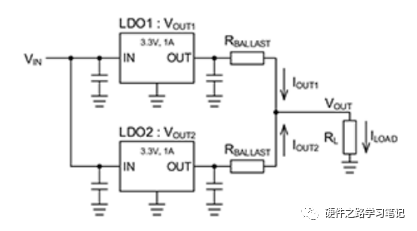

輸出并聯電阻

    4. 計算輸出并聯電阻方式均流電流

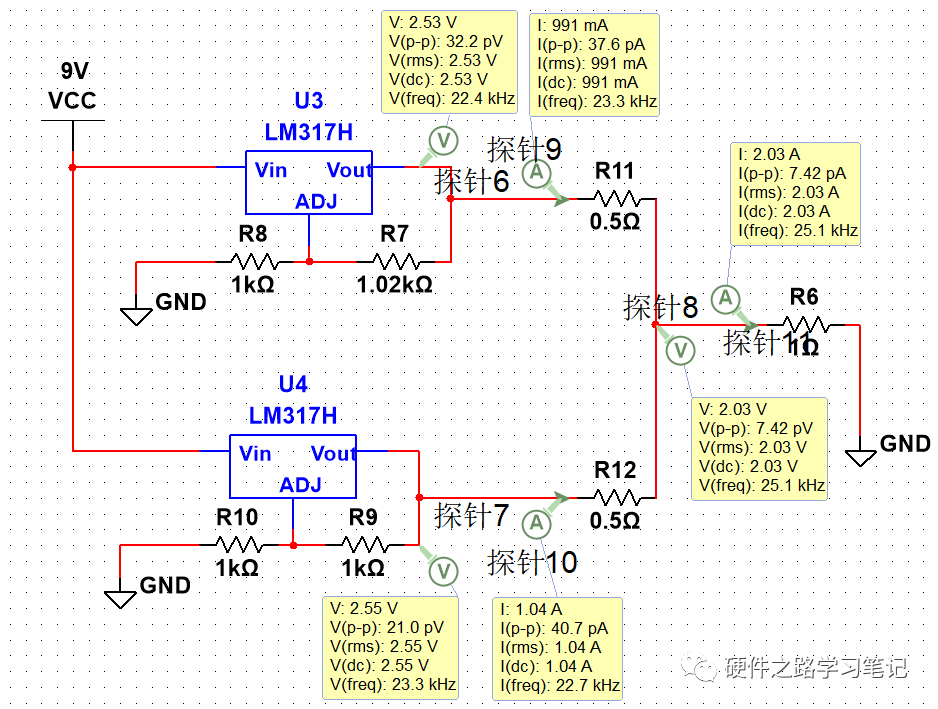

       顯然：VOUT=VOUT1-IOUT1 * RBALLAST=VOUT2-IOUT2 * RBALLAST，如下圖，在輸出串聯0.5Ω的電阻后，兩者電流分別為0.991A和1.04A，差異已經非常小了。

        雖然電流是均衡了不少，但是整體輸出電壓也由于電阻的壓降減小為2.03V。



    5. 均衡注意事項

        如上面分析，均流關鍵點如下：

    ①：兩個LDO輸出電壓差值？

          一般取極限，即一個取標稱電壓*（1-誤差百分數），另一個取標稱電壓*（1+誤差百分數），這樣是為了計算出最大誤差下的均流電阻與均流電流大小。

     ②：LDO的額定輸出電電流

            均流后，兩個LDO電流均不能超過其額定最大輸出電流。

    ③：負載端能接受的最小電壓

            經過均流電阻后會產生壓降，導致負載端電壓相較于LDO輸出電壓有所減小。

    ④：均流電阻額定功率

            在大電流應用時，均流電阻承受了不小的功率，因此要考慮其額定功率。

     6. 舉例計算

        例如一個LDO額定輸出電壓為2V，額定電流為1.5A，輸出電壓誤差為1%，負載總電流要求2A，負載電壓最小為1.9V。

        由已知條件得：LDO1最大輸出電壓為：2* （1+1%）=2.02V，LDO2最小輸出電壓為：2* （1-1%）=1.98V，

即：① 2.02-Iout1*R1>1.9V;

      ② 1.98--Iout2*R2>1.9V;

      ③：Iout1、Iout2 <1.5A ；Iout1+Iout2 = 2A；

      ④：Iout1、Iout2 >0.8A (自己限定)

      ⑤：VOUT=VOUT1-IOUT1 * R1=VOUT2-IOUT2 * R2

可以根據以上條件設置合理的均流電阻與電流。
