A、B、AB 、D、 G、 H類功放類型解讀

A類



A類放大器是最簡單的放大器類型，對于任何輸出波形，其輸出級的晶體管始終處于導通狀態(不會完全關斷)。這類放大器具有極佳的線性特性，但效率很低。



B類



B類放大器的輸出級晶體管只在信號波形的半個周期(180度)導通，為了對整個信號進行放大，使用了兩個晶體管，一個用于正輸出信號，另一個用于負輸出信號。B類放大器的效率遠遠高于A類放大器，但由于兩個晶體管從通到斷過程中存在交越點，失真較大。



AB類

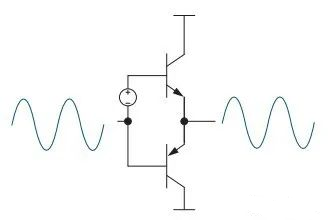

A類和B類組合即AB類放大器，效率高于A類放大器，失真低于B類放大器。通過對電路中的兩個晶體管進行偏置，使信號接近零(B類放大器引入非線性的工作點)時兩個晶體管導通;大信號時，晶體管轉換到B類工作方式。由此可見，小信號時兩個晶體管均保持有效工作，類似于A類放大器;大信號時，相應于波形的每半周，只有一個晶體管保持有效狀態，類似于B類放大器。

D類

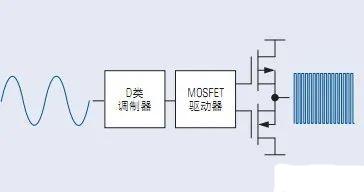

D類放大器的輸出為開關波形，開關頻率遠遠高于需要恢復的音頻信號的最高頻率。經過低通濾波后，輸出波形的平均值與實際的音頻信號保持一致。由于工作時輸出級晶體管處于完全導通或完全關斷狀態，不會進入晶體管的線性工作區(這是導致其它類型放大器低效的原因)，D類放大器具有極高效率(高達90%，甚至更高)?，F(xiàn)代D類放大器可以達到與AB類放大器同等級別的保真度。



G類

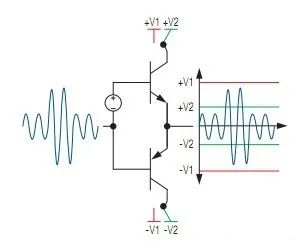

G類放大器與AB類放大器相同，但它采用了兩路或更多的供電電源工作在小信號電平時，放大器采用較低的電源電壓供電。隨著信號電平的提升，放大器自動切換到適當?shù)碾娫措妷?。由于只在必要時采用高壓供電而AB類放大器則始終采用高壓供電，G類放大器的效率高于AB類放大器。



H類

H類功放是一種用于音頻放大的功率放大器類型，它在提供高音質的同時，還能夠有效地管理功耗和熱量散發，以下是有關類H功放的詳細介紹：H類功放通支持多個電源電壓，這些電壓根據輸入信號的振幅變化而切換，以匹配所需的輸出功率水平。當輸入信號較弱時，功放使用較低的電源電壓，以提供高效率和低功耗。當輸入信號變得更強時，功放自動切換到更高的電源電壓，以滿足更高的功率需求。這種動態電源管理使H類功放能夠在保持高音質的同時，將功耗降至最低。

 H類功放在低功率輸出時非常高效，因為它使用較低的電源電壓，減少了不必要的功耗和熱量散發， 由于功率管理，它在音頻信號較弱或靜音時能夠降低功耗，有助于延長設備壽命并減少能源消耗。

   佰泰盛世公司推出的HT8731\HT81293A 自適應H類功放，能延長電池播放時間。
