運放參數的詳細解釋和分析-part4，運放噪聲快速計算

今天主要從自上而下的角度分析一下運放電路的噪聲組成，計算時幾個主意要點和繁索的地方、最主要的是提供給大家一個方便的計算小工具，很好用，讓噪聲計算變的簡單。

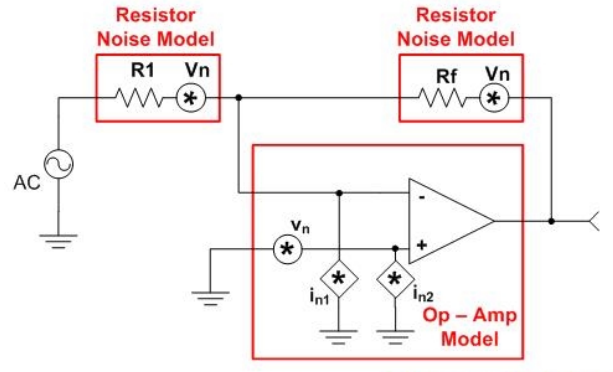

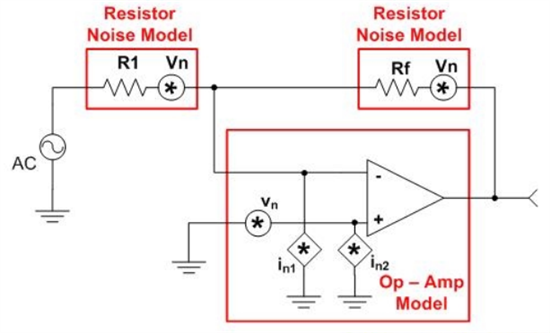

運放構成的反向放大電路中，噪聲主要來源于三個方面

（1）      運放的輸入噪聲電壓en(在datasheet中有數據和曲線)

（2）      運放的輸入電流噪聲in（在datasheet中同樣可以找到數據和曲線）。這需要流過電阻后轉化為電壓噪聲。

（3）      設置放大倍數的電阻R1和Rf的熱噪聲，也就是可以通過經典公式算出來的。Noise =√(4kT_KRΔf)。這是不可避免的。很多情況下會成為主要噪聲來源。



運放噪聲的計算就是將這三個值一一求出來，由于這些噪聲是不相關的。它們的矢量和即為運放的總輸入噪聲。再乘上噪聲增益就可以得到輸出端噪聲，公式如下?？此坪唵螌?shí)則很麻煩。

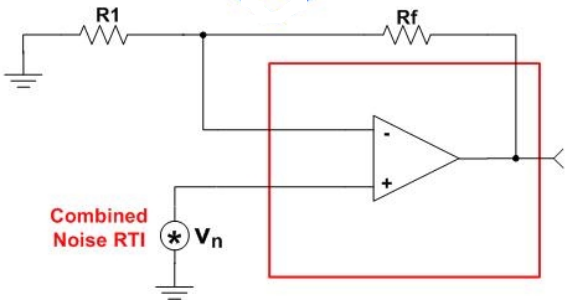

我們將計算得來和輸入總噪聲加到理想運放的正輸入端，就得到了運放的噪聲模型。注意，是正輸入端哦，因此不管同向放大電路，還是反向放大電路對噪聲的增益均為G=1+Rf/R1。我們可以簡單理解為噪聲是疊加到運放輸入端的一個信號。如下圖

上面說了一個重要問題，運放的噪聲增益。還要一個重要問題，運放的噪聲帶寬，datasheet中給出的運放噪聲參數一般為譜密度值如1.1nV√Hz。也就是說，需要對它在噪聲帶寬中進行積分才可以得到噪聲的RMS電壓值。噪聲帶寬不同于信號的-3dB帶寬。確切的說是Brickwall 濾波器的帶寬。簡單說，就是把實際的濾波器響應曲線，在保證包含面積不變時轉化成理像低通濾波器時的帶寬。好在我們可以查表得到，N階濾波器的-3dB帶寬與Brickwall 濾波器的帶寬換算系數。如下表

Number of Poles  in Filter	Kn AC Noise Bandwidth Ratio
1	1.57
2	1.22
3	1.16
4	1.13
5	1.12

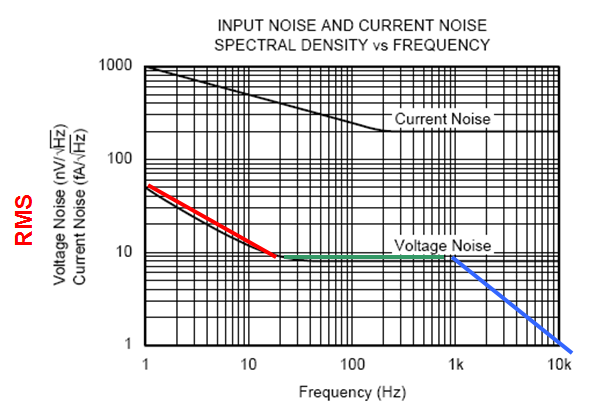

看上去好麻煩，不要急，還有更麻煩的事，就是運放的輸入電壓噪聲和輸入電流噪聲，是與頻率有關的，在極低頻率時(0.1Hz-10Hz)主要是1/f噪聲，以后主要是白噪聲，如下圖，

需要對其分段積分。在Art Kay的Op-Amp Noise Calculation and Measurement.ppt(可以google到，TI官網上也有)。有一個計算實例，感興趣的可以找個運參照計算一下。

賣了半天關子，下面隆重推薦由Bruce, Trump剛剛設計完成的一個運放電路噪聲計算器。就是一個excel表，可以在下面的頁面中下到。

http://e2e.ti.com/blogs_/b/thesignal/archive/2013/03/03/1-f-noise-the-flickering-candle.aspx

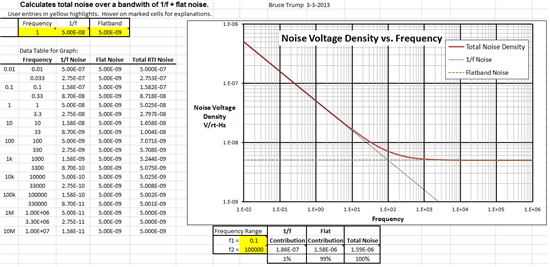

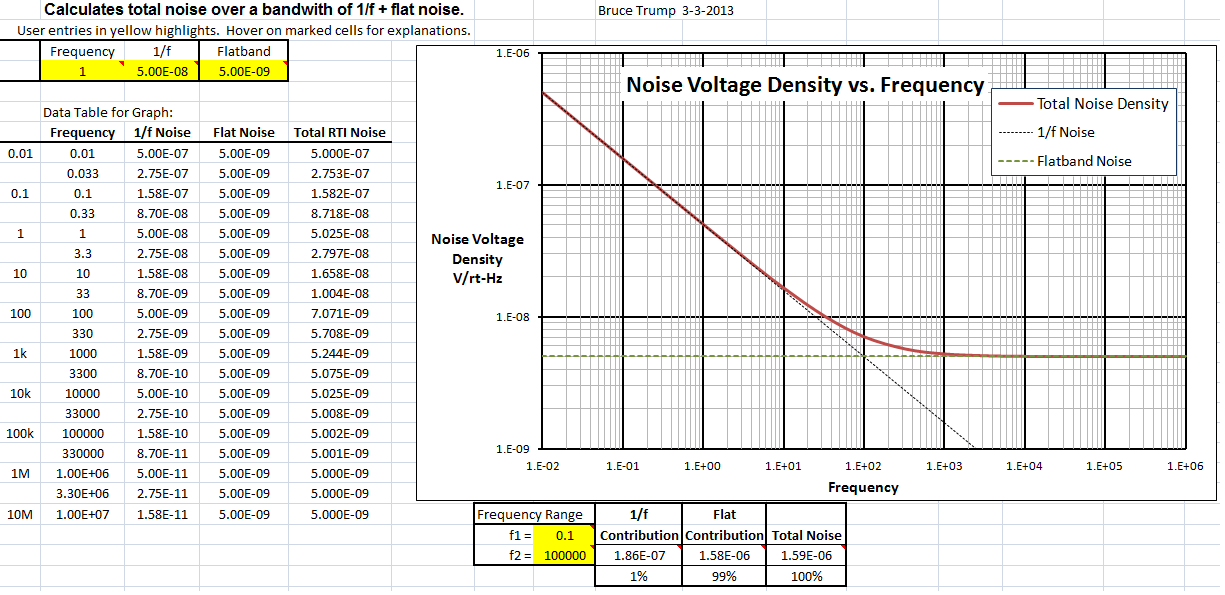

如下圖是噪聲電壓的計算，只要輸入1/f噪聲在特定頻率的值，和平坦噪聲的值，就可以計算出不同頻率下的噪聲密度。輸入頻帶的起止頻率，就可以分析出這下頻帶內各個噪聲的貢需率。

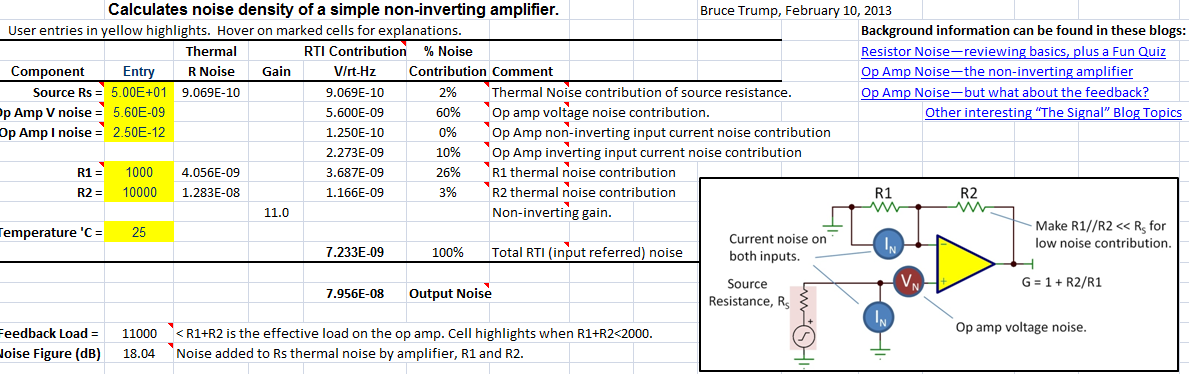

下圖是計算同向放大電路的噪聲密度的方法（以O(shè)PA627為例），只需輸入信號源電阻，運放電壓噪聲，運放電流噪聲，電阻值和溫度，就可以計算出來輸出電路的噪聲密度，這大大提高了計算效率。計算結果同樣給出了各個噪聲源的貢需率，方便我們進行噪聲優化設計。
