RH7911 SuperCharge 2.0（SC 2.0）快速充電協議產品規格說明

來 源：時 間：2016-09-11

1.概述：

RH7911是一款基于SuperCharge 2.0（SC 2.0）快速充電協議的接口控制器IC，可自動識別充電設備類型，并通過充電協議與設備握手，使之獲得設備允許的安全最大功率，在保護充電設備的前提下節省充電時間。

支持Quick Charge 2.0、Turbo Charge 2.0、 Rapid Charge 2.0及BC1.2。

應用范圍：移動電源、電源適配器、便攜式充電器、車載充電器等。

2.特性：
◆ 完全兼容 QC 2.0 快速充電協議規范
    A類：5V、9V及12V輸出電
    B類：5V、9V、12V及20V輸出電壓
    可選12V或20V輸出限制
◆兼容USB充電規范BC1.2
    支持USB充電規范DCP模式
    默認5V模式工作
◆待機功耗低
    5 V輸出電壓時低于350uW
◆可靠的保護功能
    引腳間短路保護
    引腳開路保護及電路故障保護
◆封裝形式：SOP8/SOT23-6

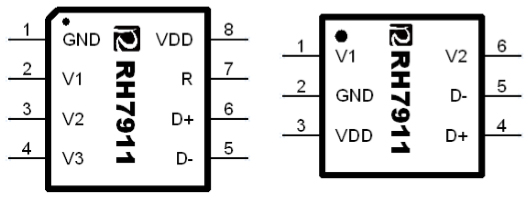

3.封裝示意圖(左圖SOP8、右圖SOT23-6)

RH7911是一款基于SuperCharge 2.0（SC 2.0）快速充電協議的接口控制器IC封裝示意圖

表1 引腳功能描述

管腳名稱	SOP8 PIN	SOT23-6L PIN	I/O	Descrption
GND	1	2	P	電源地
V1	2	1	O	電壓控制端 1
V2	3	6	O	電壓控制端 2
V3	4		O	電壓控制端 3
D-	5	5	I/O	連接至 USB 端口 DM
D+	6	4	I/O	連接至 USB 端口 DP
R	7		I/O	內部基準調整端
VDD	8	3	p	正電源

說明：

I：CMOS輸入 O：推挽型CMOS輸出 I/O：CMOS輸入/輸出 P：電源/地

上一篇：RH7902 雙路USB充電協議端口控制器產品規格說明
下一篇：RH7912 USB+QC 2.0充電接口控制器產品規格說明
