RH6616-F(N) 單通道觸控型調光IC 產品規格說明

1.概述： RH6616（ F/N ）是一款單通道電容式觸摸感應PWM 輸出型調光IC。 RH6616（ F/N ）可在有介質(如玻璃、亞克力、塑 料、陶瓷等)隔離保護的情況下實現觸摸功能，安 全性高。 RH6616（ F/N ）內置穩壓源、上電復位/低壓復位 及環境自適應算法等多種措施，抗干擾性能優秀。 RH6616（ F/N ）應用范圍：觸摸調光 LED 臺燈、 觸摸調光 LED 壁燈或其他需要 PWM 輸出控制的 觸摸式產品。
2.特性： ◆工作電壓：2.4V～5.5V ◆待機電流小于 20uA@3V ◆上電0.5s快速初始化 ◆環境自適應功能，可快速應對先上電后覆蓋介質、觸摸上電等類似應用場景	◆可靠的上電復位(POR)及低壓復位(LVR)性能 ◆PWM 輸出256級亮度，PWM頻率高達4KHz有效改善頻閃 ◆封裝形式：SOP8、DIP8

3.封裝示意圖

圖1 SOP8、DIP8 封裝示意圖

引腳描述

（SOP8/DIP8）	引腳名稱	I/O	功能描述
1	FSEL	I	調光 PWM 頻率配置位（默認為高電平）
2	CMOD	I/O	采樣電容
3	VDD	P	正電源
4	GND	P	負電源
5	TCH	I/O	觸摸輸入
6	MOD1	I-PH	模式配置位1（默認為高電平）
7	POUT	O	PWM輸出端
8	MOD2	I-PH	模式配置位2（默認為高電平）

I-PH ：帶上拉電阻的CMOS輸入  I ：CMOS輸入  O：推挽型CMOS輸出  I/O ：CMOS輸入/輸出  P ：電源/地

4.RH6616F/N輸出模式配置表（默認MOD2/MOD1 = 1/1）

No.	模式	MOD2	MOD1	短按	長按
1	不帶亮度記憶突明突暗的無級調光功能	1	1	開/關	無級調光
2	不帶亮度記憶漸明漸暗的無級調光功能	1	0	開/關	無級調光
3	帶亮度記憶漸明漸暗的無級調光功能	0	1	開/關	無級調光
4	三級調光	0	0	3級調光	3級調光

5.應用電路

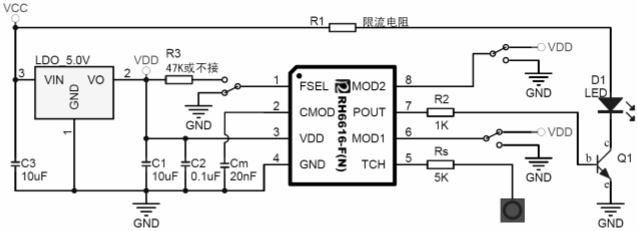

圖2 應用電路示意圖

說明：

1. Rs 指在觸摸電極和觸摸輸入腳之間串聯的電阻，用于提高觸摸的抗干擾能力，建議阻值大于 5K。

2. Cm 電容用于調節觸摸靈敏度，電容容值越大，靈敏度越高；電容容值越小，靈敏度越低，建議范圍在 5nF~30nF。

3. Pin1 的 FSEL 可用于配置輸出的 PWM 頻率，具體見表

5。配置為高電平狀態時，外部可接47K懸空。

4. 外部是否增加 LDO 視具體應用情況而定。如電源紋波超過了 IC 的抗紋波范圍，則需另加外部 LDO。 如突然加載大電流負載、鋰電池和外置充電器交叉使用、高頻次的開啟/關閉 LED 顯示時都需注意電 源的穩定性。

5. 請參看，以改善實際應用之可靠性。
