電源中三大控制模式PWM、PFM、PSM如何選型？

在電子設備中，開關電源（DC-DC）的高效控制是設計的核心挑戰之一。面對不同負載場景，工程師常需在PWM、PFM、PSM三種控制模式中權衡取舍。本文將從原理、優缺點到實際應用，解析這三種調制模式。

  一、三大控制模式的定義與原理

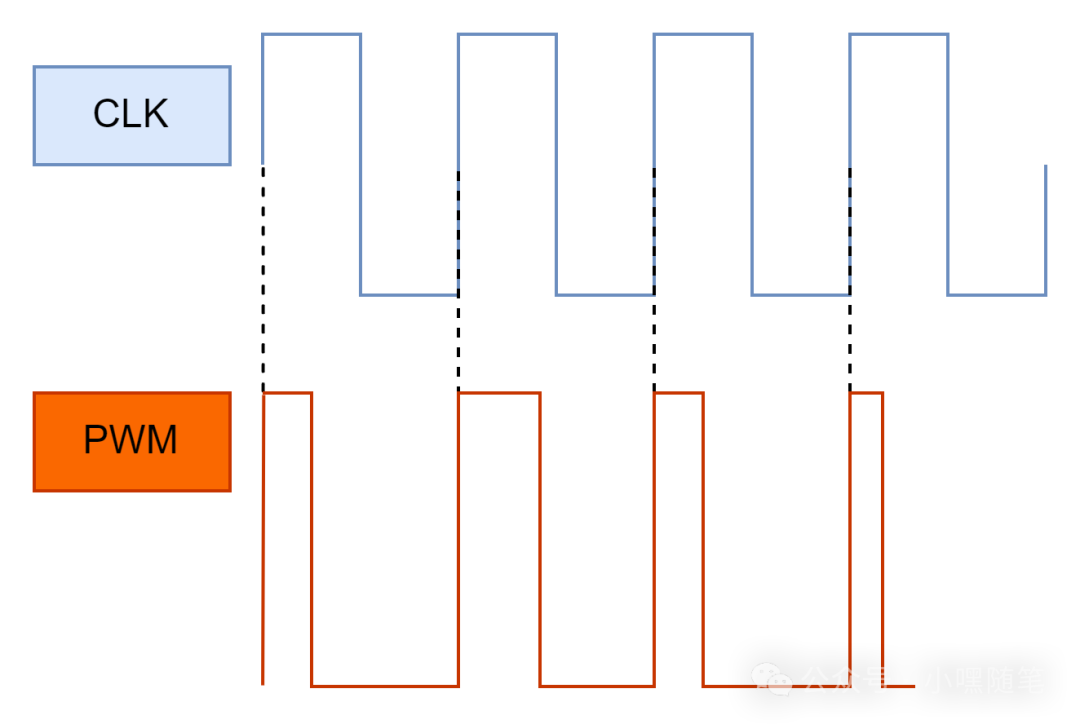

1. PWM（脈沖寬度調制） •

 原理：固定開關頻率，通過調節脈沖寬度（占空比）控制輸出功率  ?

優勢：紋波小、頻率固定（易濾波）、線性度高，適合重載場景，滿載時效率高達95%+（某TI芯片實測數據）。

劣勢：輕載時效率低（開關損耗大）。   •  應用場景：處理器供電、大電流設備（如電機驅動）。

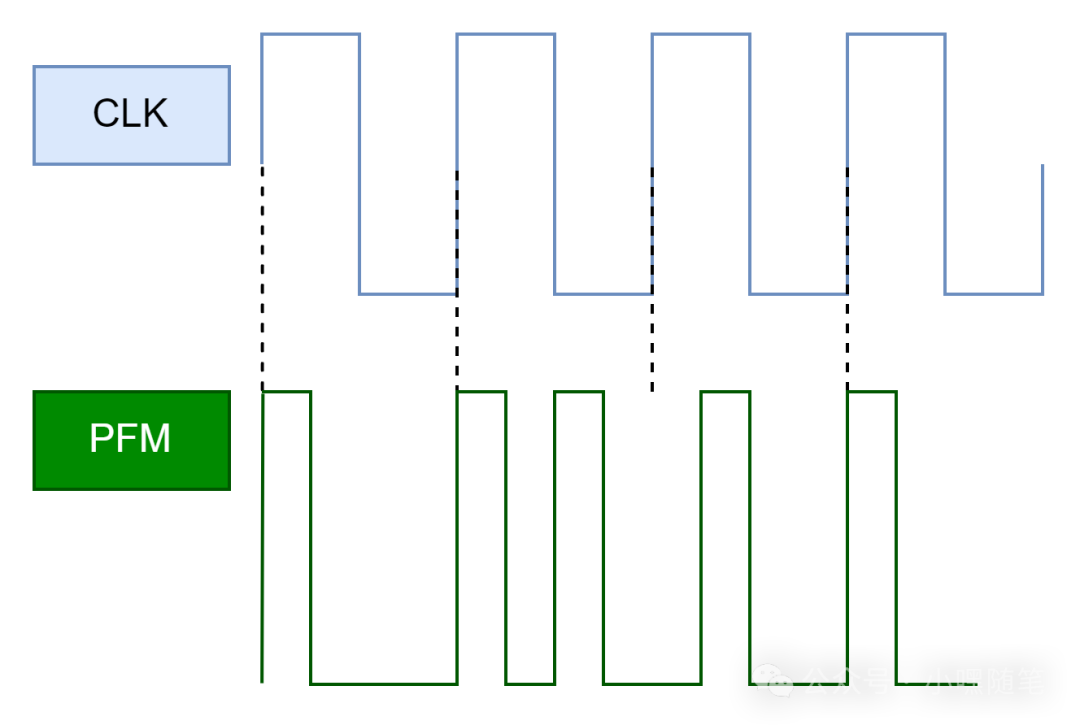

  2. PFM（脈沖頻率調制） •

 原理：固定脈沖寬度，通過“神出鬼沒”的頻率調節功率。

 優勢：輕載效率高（開關次數減少），適合低功耗設備。

  劣勢：頻率隨機，頻譜如“天女散花”，EMI噩夢，濾波設計困難、重載效率低，低頻<20kHz工作時可能引發“電路嘯叫”。   •  應用場景：物聯網設備、可穿戴電子等輕載場景。

3. PSM（脈沖跨周期調制） •

原理：固定頻率和脈寬，通過跳過部分周期調節輸出功率。

優勢：輕載效率高（類似PFM）、開關損耗與負載正相關，0.1mA負載時效率達92%（某LTC芯片實測）。

劣勢：紋波較大，不適合高精度供電場景。

•  應用場景：待機電源、電池供電設備。

二、三種模式的優缺點對比

模式 優點 缺點 適用場景  PWM 紋波小、易濾波  輕載效率低  重載、高精度設備   PFM 輕載效率高  頻譜分散、濾波復雜  低功耗設備   PSM 輕載效率高、損耗可控  紋波大、精度低  待機/電池供電設備

 三、模式切換：兼顧全負載效率

現代電源芯片常采用PWM+PFM/PSM混合模式，以覆蓋全負載范圍：

1.  重載時用PWM：發揮其高精度、低紋波優勢。

2.  輕載時切換為PFM/PSM：降低開關損耗，提升效率。

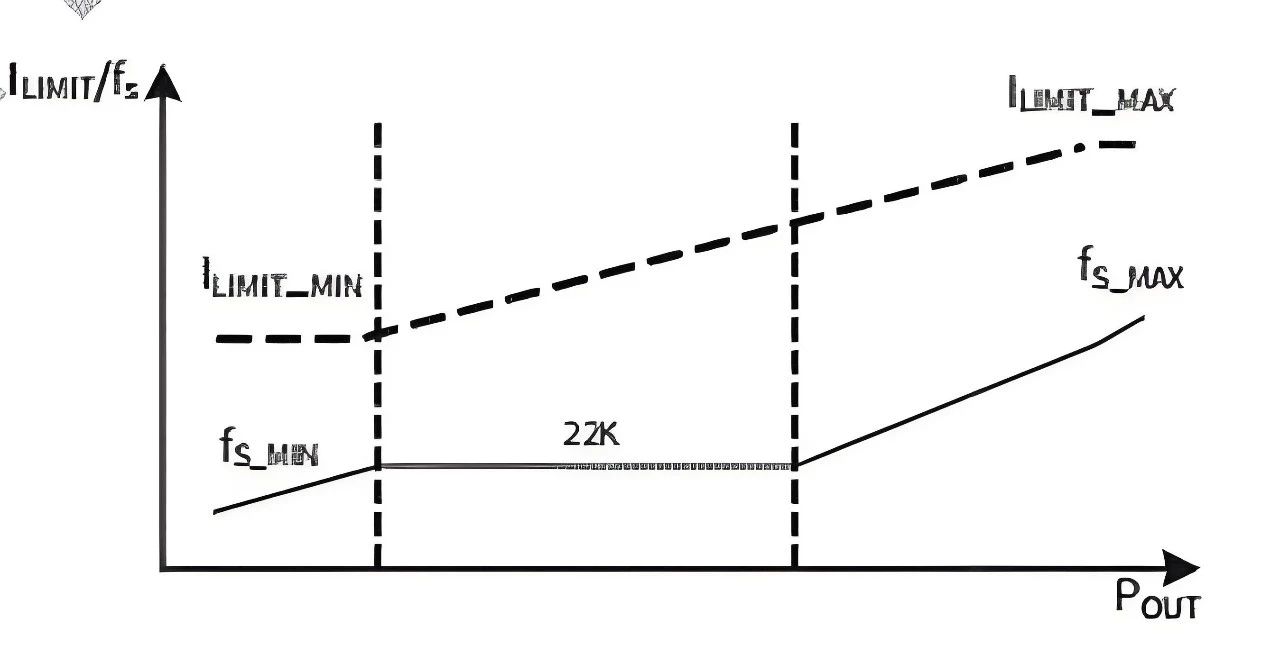

典型應用案例：某電源控制器在輕負載時，自動將頻率降低，工作在PFM 模式，當負載增到時，會過渡到PWM 模式，當負載繼續增大時，工作在PFM+PWM 混合模式，這種組合模式下，可以大幅提升電源的全功率段的效率，如下圖:

四、選型注意事項

1. 避免低頻嘯叫：PFM/PSM可能導致頻率落入人耳敏感范圍（20kHz以下），需優化負載設計或增加假負載。

2. 動態響應要求高時選PWM：其固定頻率更易控制環路穩定性。

3. 紋波三原則： ?  ADC供電：只選PWM  ?  數字電路：PSM/PWM混合  ?  LED驅動：閉眼選PFM

 4. 成本控制秘訣： ?  消費電子：首選PWM+PSM（性價比之王）  ?  工業設備：強制PWM模式（穩定性優先）

 五、未來趨勢 隨著半導體工藝進步，自適應多模式控制成為主流。例如：根據負載實時切換PWM/PFM/PSM。
