第三代半導體材料——氮化鎵

氮化鎵，聽起來是不是有點陌生？別急，咱們慢慢聊。這玩意兒，可是個高科技材料，屬于第三代半導體的代表。半導體，大家可能都知道，是電子設備里不可或缺的一部分。而氮化鎵，就是半導體中的"高富帥"。

       首先，咱們得搞清楚，什么是半導體。簡單來說，半導體就是導電性能介于導體和絕緣體之間的材料。而氮化鎵，就是半導體材料中的一種，它有著許多獨特的性質，比如高電子遷移率、高熱導率和高擊穿電壓等。

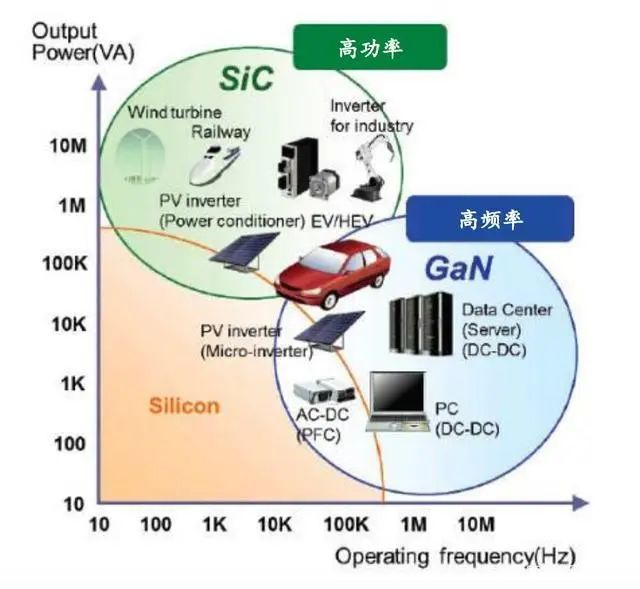

      想象一下，你的手機充電器變得只有現在的一半大，但充電速度卻快了一倍，這聽起來是不是很誘人？氮化鎵就有這樣的魔力。由于氮化鎵擁有更高的功率密度和更寬的帶隙，使得它在傳輸電力時效率更高，體積更小。這意味著，未來我們的電子設備不僅可以更輕薄，還能擁有更快的充電速度，徹底告別“電量焦慮”。



       在極端環境下，氮化鎵依然能夠穩定工作。無論是炎炎夏日的高溫炙烤，還是太空中的強輻射環境，氮化鎵都能游刃有余。這種特性使得它在航空航天、核能等領域有著廣闊的應用前景。想象一下，未來的太空探測器、衛星通訊系統，都可能因為使用了氮化鎵而變得更加可靠和高效。

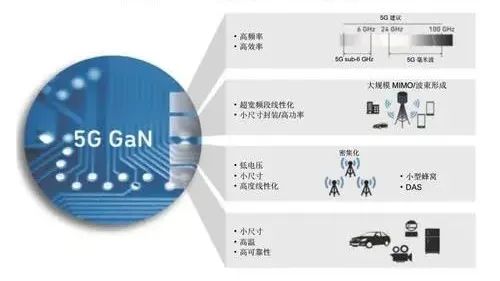

       在無線通信領域，氮化鎵更是大顯身手。它的高頻特性使得它能夠處理更高頻率的信號，提供更大的帶寬，從而滿足5G乃至未來6G通信的需求。這意味著，未來的手機網絡將更加快速、穩定，無論是下載大型文件、在線觀看高清視頻，還是進行遠程辦公、在線教育，都將變得更加流暢無阻。



   再比如，在光電領域，氮化鎵也有著廣泛的應用。它可以用于制造LED燈、激光器等光電器件。這些器件在照明、顯示、醫療等領域都有著重要的作用。

         而且，氮化鎵還有一個很重要的特性，那就是它的環境友好性。相比于傳統的硅材料，氮化鎵的生產過程中產生的污染要少得多。這對于保護環境、實現可持續發展來說，是非常重要的。

 當然，氮化鎵雖然有著這么多優點，但它的制造過程也是相當復雜的。需要用到高溫、高壓等條件，還需要精確控制各種參數。這就需要有先進的設備和技術，以及專業的人才。

      目前，全球范圍內，氮化鎵的研究和應用都在不斷深入。很多國家和企業都在投入大量的資源，希望能夠在這一領域取得突破。咱們中國也不例外，很多科研機構和企業都在積極開展氮化鎵的研究和產業化工作。

     但是，氮化鎵的發展也面臨著一些挑戰。比如，它的成本相對較高，這在一定程度上限制了它的應用范圍。另外，氮化鎵的制造技術還不夠成熟，還需要進一步的優化和改進。

     隨著科技的不斷進步和人們對高性能電子器件需求的不斷增加，氮化鎵的市場前景越來越廣闊。未來，氮化鎵不僅會在上述領域繼續深耕細作，還將在更多新興領域展現其獨特魅力。例如，在生物醫學領域，氮化鎵納米線可用于制造高靈敏度的生物傳感器；在能源領域，氮化鎵可用于制造高效的光伏器件和儲能系統；在消費電子領域，氮化鎵將推動快充技術的進一步發展，讓我們的電子設備更加便捷高效。
