TPA3251D2 175W 立體聲/350W 單聲道 PurePath? 超高清模擬輸入 D 類放大器

一、特性
差分模擬輸入
總諧波失真+噪聲(THD+N)為 10% 時的總輸出功率
175W/4歐 橋接負載(BTL) 立體聲配置
220W/3歐 橋接負載(BTL) 立體聲配置
350W/2歐 并行橋接負載(PBTL)單聲道配置
THD+N 為 1% 時的總輸出功率
140W/4歐  BTL立體聲配置
175W/3歐  BTL 立體聲配置
285W/2歐  PBTL 單聲道配置
采用高級集成反饋設計，具有高速柵極驅動器錯誤
校正功能
(PurePath™ 超高清)
高達 100kHz的單寬帶，用于高清(HD) 源的高頻成分

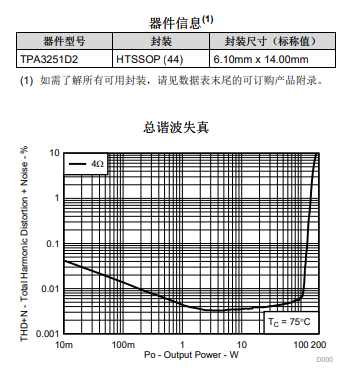

超低 THD+N:1W/4Ω 時為 0.005%:削波時<0.01%
60dB 電源抑制比(PSRR)(BTL，無輸入信號)
<60μV(A 加權)輸出噪聲
>111dB(A 加權)信比(SNR)
多種可能配置:
- 立體聲、單聲道、2.1 和 4xSE
啟動和停止時無喀噠聲和噼啪聲
90% 高效 D類操作(4Ω)
12V 至 36V 寬電源電壓工作范圍
具有錯誤報告功能的自保護設計(包括欠壓、過壓、削波和短路保護)采用推薦的系統設計時，符合電磁干擾 (EMI) 標準

二、應用
藍光碟磁盤™ /DVD 接收器
高端 HTiB 系統
AV 接收機
高端條形音箱
微型 Combo 系統
有源揚聲器和低音炮

      三、概況

TPA3251D2 是一款高性能 D類功率放大器，它具有D類效率并且能夠帶來真正的高端音質。該器件特有高級集成反饋設計和專有高速柵極驅動器錯誤校正功能(PurePath™ 超高清)。該技術可使器件在整個音頻頻帶內保持超低失真，同時展現完美音質。該器件最多可驅動2個175W/4Ω負載和2個220W/3Ω 負載，
  并且特有一個 2 VRMS 模擬輸入接口，支持與高性能DAC(例如，TI的PCM5242)的無縫連接。除了出色的音頻性能外，TPA3251D2 還兼具高功率效率和超低功率級空閑損耗(1W 以下)兩大優點。這可以利用60mΩ MOSFET 以及優化型柵極驅動器方案來實現，該方案相比傳統的分立實現方案可顯著降低損耗。
