HT77231/HT77221/HT77211 4.0V~30V輸入，3.5A/2A/1.2A同步降壓變換器

一、產品概況；

HT77231/HT77221/HT77211是一款 3.5A/2A/1.2A 降壓轉換器，具有最少的外部元件和低關斷電流。

該器件具有快速瞬態響應的特點，輸出電容器采用低 ESR （聚合物） 或超低 ESR（陶瓷），無需外部補償。

該器件在輕載時以脈沖跳躍模式工作，達到高效。

HT77231 采用ESOP8 封裝。
HT77221/HT77211則采用SOT23-6封裝，兼容HT771219。

二、應用；

 5V, 12V或24V電源軌        ?電視

?嵌入式系統                       ? 機頂盒

?消費電子                          ?工業電子

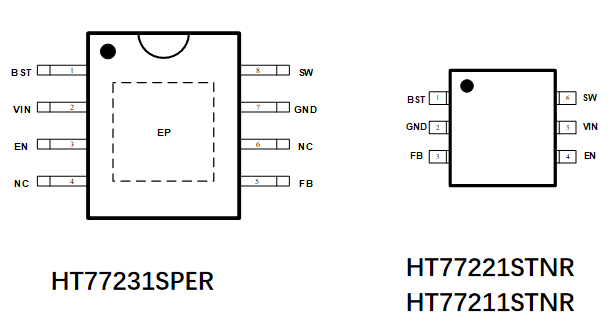

三、引腳圖

四、特點；

?3.5A (HT77231) /2A (HT77221) /1.2A (HT77211) 降壓，內置100mΩ和60mΩ功率管

?于快速瞬態響應，外部元器件少

?輸入電壓范圍：4.0V~30V

?輸出電壓范圍：0.6V~13V

?脈沖跳躍模式使得輕載下高效率

?600kHz (HT77231,HT77221)or 1.5MHz (HT77211)開關頻率

?關斷電流<=1uA (典型值)

?軟起動，輸出預先有電壓時有啟動延遲

?逐周期過流檢測限制

?打嗝模式過流關斷

?欠壓保護、過熱關斷保護，不鎖定可自動恢復

?具有使能pin

?無鉛封裝，ESOP8 / SOT23-6

五、應用圖與曲線；

六、應用說明；

EN使能腳，內置上拉電流源。將EN拉到閾值以下以關閉。將EN拉至閾值以上啟用。EN腳懸空啟用使能。
