佰泰盛世HT7180升壓芯片，為便攜產品注入穩定強動力

深圳市佰泰盛世科技有限公司深耕音頻領域多年，始終聚焦便攜音頻產品的性能升級與體驗革新，深知優質供電是極致音效的核心基石。推廣HT7180高效升壓轉換器，專為便攜設備量身打造——可將單節/兩節鋰電池的低電壓（2.7V-12V）精準升壓至功放芯片所需的適配電壓（最高12.8V），憑借“高音質、低成本、易集成、強可靠”的核心優勢，為尺寸受限且追求純凈音效的便攜音頻產品，提供一站式音頻解決方案，助力客戶快速實現產品迭代升級。

一、核心優勢：適配音頻場景，筑牢音質根基

1. 高音質保障：集成22mΩ低阻抗功率開關管，轉換效率最高達94%，低紋波輸出（優化的PCB布局+濾波配置）避免電源噪聲干擾功放信號，還原純凈立體聲；500kHz固定開關頻率搭配PWM/PFM雙模切換，輕載重載均穩定。

2. 低成本適配：外圍僅需少量無源元件即可穩定工作，無需復雜電路設計，大幅降低硬件物料成本；兼容單節/兩節鋰電池，提升產品性價比。

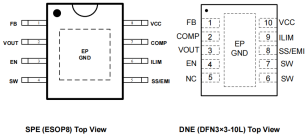

3. 易集成設計：提供ESOP8與DFN3×3-10L小尺寸無鉛封裝，適配便攜音頻設備的緊湊布局；無需復雜調試，縮短研發周期。

4. 強可靠防護：集成13V輸出過壓保護、150℃熱關斷保護、欠壓鎖定（UVLO）及逐周期電流限制，全方位防護功放芯片與電源系統，避免電壓波動、過載等問題導致的音效失真或設備損壞；關斷電流僅1μA，待機功耗極低，延長便攜設備續航。

5. EMI優化適配：支持兩種tr/tf模式切換，通過簡單外接電阻即可選擇“高效模式”或“EMI優化模式”，有效降低電磁干擾，避免影響音頻信號傳輸，滿足便攜音頻設備的電磁兼容要求。

二、應用場景：聚焦便攜音頻，精準適配功放供電

HT7180作為便攜音頻設備的“電源核心”，完美適配各類依賴功放驅動的音頻產品，尤其適合尺寸受限、對供電穩定性和音質要求嚴苛的場景：

• 無線音箱、便攜式藍牙音箱

• 拉桿音箱、戶外便攜音響

• 迷你桌面音響、移動音頻終端

• 其他需低電壓升壓給功放供電的便攜音頻設備
• 如：3.7V升壓到9V給功放芯片AU3108供電，配置為2*5W的輸出功率。

7.4V升壓到12V給功放芯片HT316C供電，配置為2*13W的輸出功率。



三、應用使用：快速適配功放，極簡配置上手

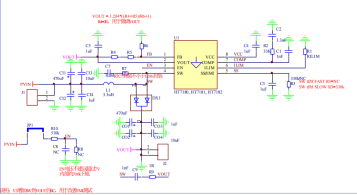

1. 精準電壓匹配：通過FB腳外接電阻分壓），典型配置（5V、9.4V、12.2V）可精準適配芯片的供電需求。

2. 便捷啟?？刂?/font>：EN腳高電平（＞1.5V）啟動升壓，低電平（＜0.4V）關斷，可直接與音頻設備主控聯動，實現功放電源的同步啟停。

3. 軟啟動防沖擊：SS/EMI腳外接1μF電容即可實現軟啟動，避免開機浪涌電流沖擊功放芯片，延長器件壽命，同時保障開機瞬間音效穩定無爆音。

4. 電流按需調節：ILIM腳外接電阻可設置峰值電流（≤10A），根據功放功率需求精準匹配供電能力，既保證動力充足，又避免冗余功耗。

四、設計要點：貼合音頻需求，優化供電性能

1. 紋波控制（保障音質）：輸出電容推薦低ESR組合（1uF//10uF//10uF//470uF），緊靠功放電源輸入端擺放，降低電壓紋波，避免電源噪聲影響音頻信號；輸入電容靠近電感與GND腳，減少輸入波動。

2. EMI防護（避免干擾）：電感應緊靠SW腳，SW端串聯1Ω電阻+3.3nF電容（≥1206封裝）抑制輻射干擾；對EMI要求嚴苛的場景，可選擇“平緩tr/tf模式”（SS/EMI腳電容并聯330k電阻），避免電磁干擾影響音頻接收與播放。

3. 環路穩定（持續純凈供電）：COMP腳外接RC補償網絡（典型值：RC=33kΩ、CC=3.3nF、CP=47pF），確保重載（如功放滿功率輸出）時電壓穩定，無音效失真。

4. 散熱與布局（適配便攜）：芯片背部散熱焊盤（EP）需連接至大面積地平面，通過過孔增強散熱，避免長時間高功率供電導致溫升影響性能；電源走線（GND、VIN、VOUT）短直粗，減少阻抗損耗。

五、合作支持：佰泰盛世全程賦能音頻創新

深圳市佰泰盛世科技有限公司憑借多年音頻領域深耕經驗，為客戶提供全方位合作支持：

• 定制化方案：結合客戶功放型號與產品特性，提供針對性的電壓配置、EMI優化建議，確保電源與音頻系統完美適配。

• 技術保障：專業工程師團隊提供電路設計指導、調試協助，快速解決研發過程中的電源與音質關聯問題。

• 穩定供應：完善的供應鏈體系，支持小批量試產與大規模量產，滿足產品迭代與市場投放需求。

深圳市佰泰盛世科技有限公司期待與廣大音頻設備廠商攜手，以專業的芯片產品與貼心的技術服務，共同打造更具市場競爭力的便攜音頻產品，共贏行業新機遇！

如需樣品申請、技術資料獲取或方案對接，歡迎聯系深圳市佰泰盛世科技有限公司，我們將為您提供高效響應與全方位支持！
