TPA3116D-CSC3601-20250807方案DEMO資料佰泰盛世

來 源：時 間：2025-08-13

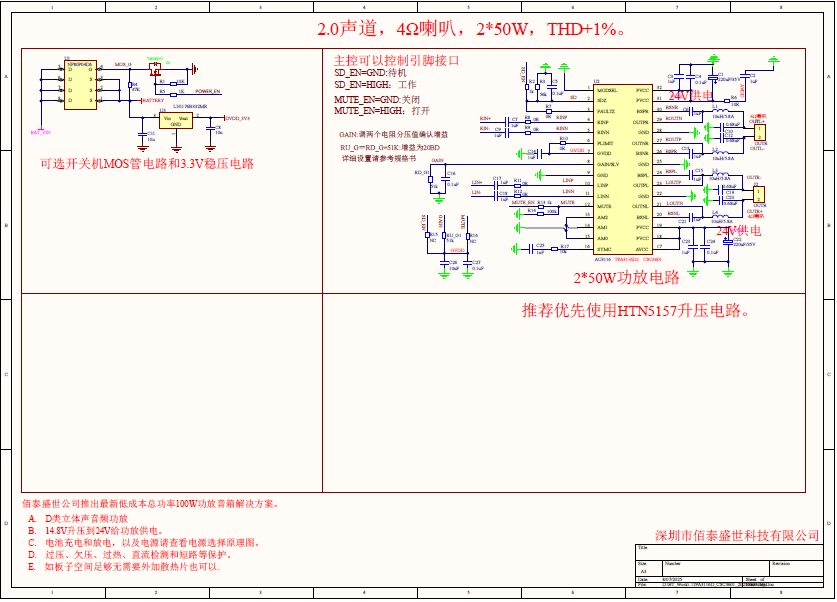

3116功放2X50W方案說明

方案功能：

芯片封裝兼容了三種芯片型號，分別TPA3116D/CSC3601/AU3116推薦做2X50W的功率,供電電壓選擇DC 24V。外置升壓芯片（配置HTN5157芯片，外掛MOS管，升壓值24V）如要電池升壓供電，推薦用HTN5157，設置160W的功率給功放芯片進行供電。

應用場景：

桌面和落地音箱方案，適應多種應用場景，追求高音質的方案?？蛻艨梢愿鶕?jù)產品需求自行調整相關參數。

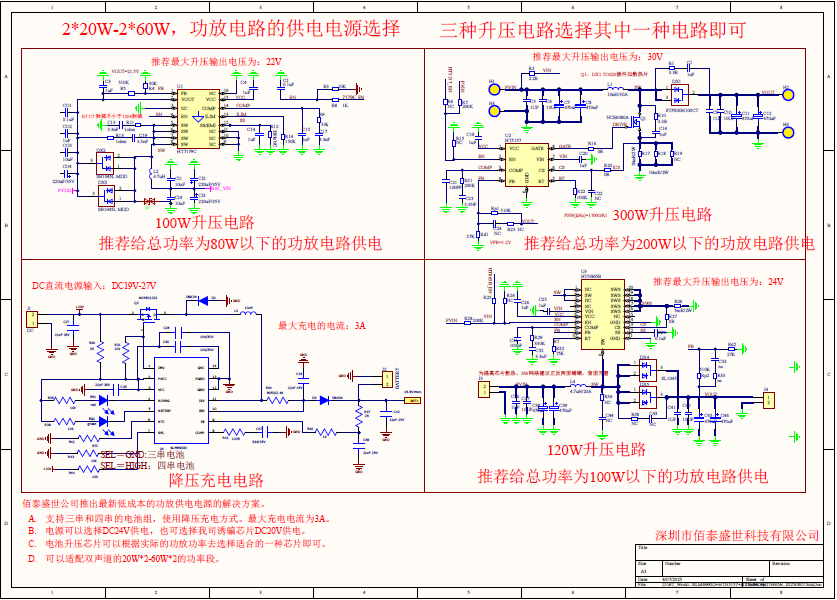

降壓電充+升壓供電方案說明

方案功能：

（注：三種升壓電路，選其中一種適合產品的即可。）

三節、四節鋰電池（配置SLM6900D降壓充電芯片，2.4A充電電流）

充電芯片可以通過DC24V供電，也可以通過誘騙芯片申請20V電壓供電。通過降壓充電方式，效率高，充電快。

外置升壓芯片（配置HTN5157芯片，外掛MOS管，最高升壓值32V）輸出的電壓可調節，推薦給100W-200W功率的功放芯片進行供電。

外置升壓芯片（配置HT7179C芯片，外掛MOS管，最高升壓值22V）輸出的電壓可調節，推薦給30W-80W功率的功放芯片進行供電。

外置升壓芯片（配置HTN865B芯片，外掛MOS管，最高升壓值24V）輸出的電壓可調節，推薦給80W-100W功率的功放芯片進行供電。

應用場景：

桌面和落地音箱方案，適應多種應用場景，追求高音質的方案。適合于給各種功放芯片進行升壓供電?？蛻艨梢愿鶕?jù)產品需求自行調整相關參數。
