┄┄┄應用方案┄┄┄

一、方案基本組成
220V-2A輸入AC TO DC穩壓5V、二個指示燈 、三個按鍵 、 一路加熱溫開關 、 一路NTC檢測電路 、 數碼管顯示。

二、方案產品功能

  此款由加熱溫開關，按鍵設置溫度，NTC檢測功能產品方案，主控芯片采用TB8P58S16A系列芯片，SOP封裝型號16引腳，該芯片2Kx14 位的程序存儲器空間，內建高精度十一加一通道 12 位ADC模數轉換器，與高精度電壓比較器，足以應付各種模擬接口的偵測與量測，有四組定時器，可用系統時鐘當作一般的計時應用或者從外部訊號觸發來計數。另外它提供 4 組 10 位的 PWM 輸出，3 組蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等，可選擇多種工作模式如正常模式（Normal）、慢速模式（Slow mode）、待機模式（Standby mode）與睡 眠模式（Halt mode），可節省電力消耗，延長電池壽命。通過精心設計的電路，可以實現如下功能：

1. 溫度設置：

通過+-按鍵設定所需的溫度。

2. 指示燈：

紅綠燈指示工作狀態。

3. 溫度檢測：

工作時，檢測油溫，達到設定溫度就停止加熱，溫度低就加熱，保持恒溫狀態。

4. 數碼管

數碼管為人機交互的部分，用戶可以通過數碼管得到要設定的溫度，加熱過程中實時顯示溫度。

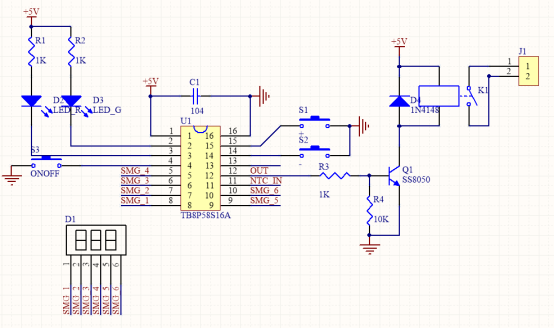

三、產品電路圖
